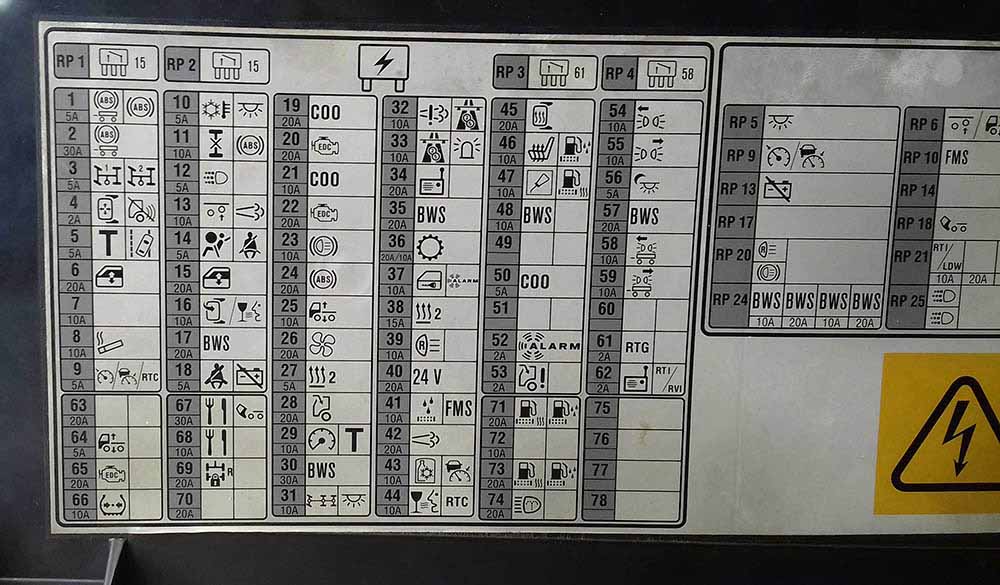

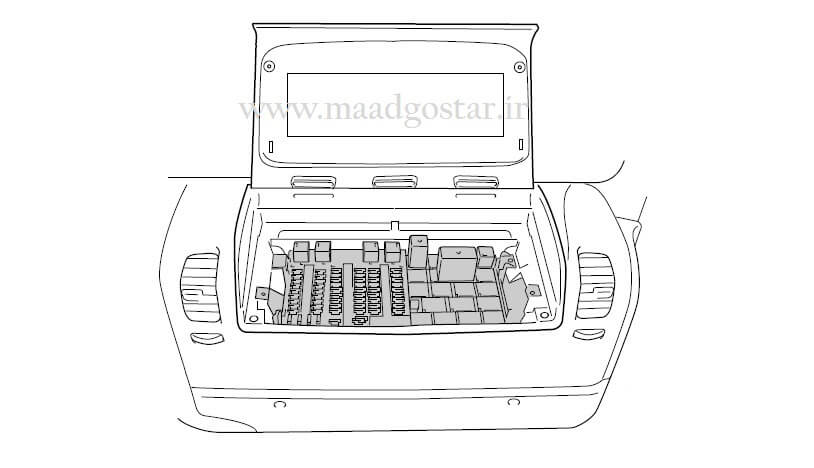

همانطور که در تصویر بالا مشاهده می کنید زمانی که درب تابلو برق را باز می کنید در پشت درب یک راهنمای تابلو برق وجود دارد .

تصویر فوق یک نمونه از راهنمای تابلو برق اسکانیا می باشد که ملاحظه میفرمایید

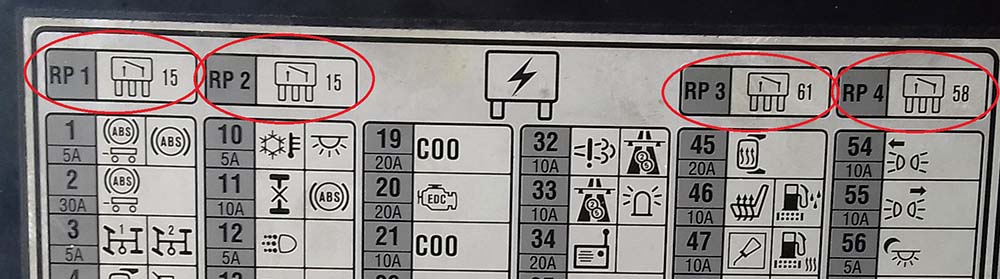

همانطور که در تصویر فوق ملاحظه میکنید در بالای صفحه راهنما ، شماره رله و نماد آن ، همراه میزان جریان عبوری از آن مشخص شده است .

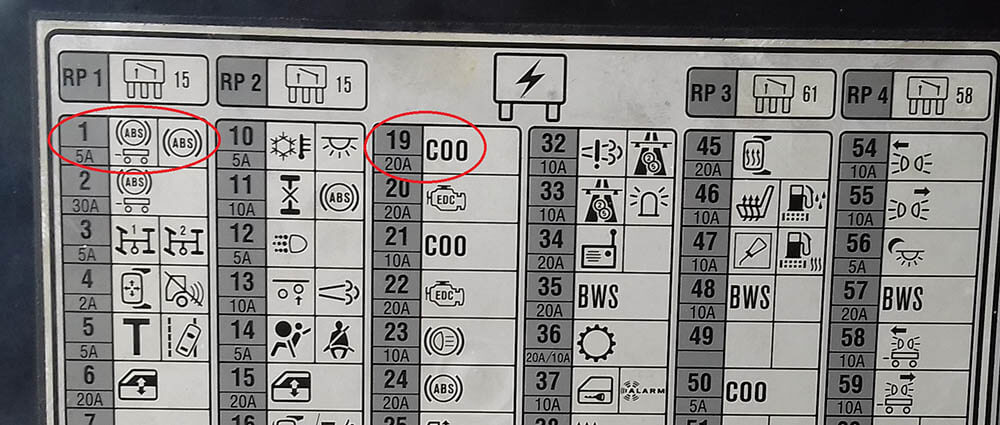

همانطور که در تصویر فوق ملاحظه میکنید در تصویر صفحه راهنما محل هر فیوز با شماره آن و مقدار جریان فیوز ، همچنین مصرف کننده ای که مربوط به آن فیوز می باشد مشخص شده است . بعنوان مثال فیوز شماره یک 1 مقدار جریان آن 5 آمپر میباشد و مربوط به قسمت ABS کامیون و تریلر می باشد .

بدلیل تنوع محصولات اسکانیا و همانطور که قبلاً در معرفی تابلو برق بیان شد در هر مدل از محصولات اسکانیا امکانات و آپشن هایی وجود دارد که در سایر مدل ها ممکن است وجود نداشته باشد به همین دلیل ما جهت آموزش و ارتقاء سطح دانش فنی رانندگان و بهره برداران ناوگان اسکانیا از یک مدل تابلو برق که عمومیت بیشتری دارد استفاده کرده و توضیحات را بیان میکنیم . لذا در صورت بروز سوال یا هرگونه مشکلی میتوانید با تیم فنی و پشتیبانی ما تماس گرفته و مشکل خود را برطرف نمائید .
