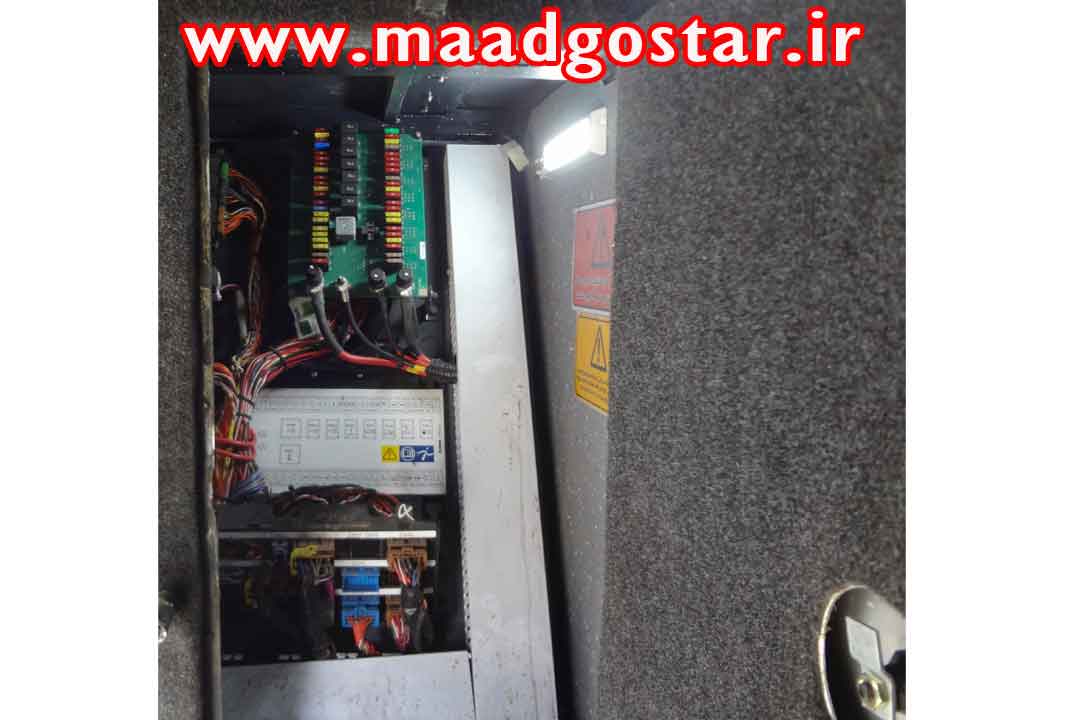

همانطور که در تصویر بالا مشاهده می کنید زمانی که درب تابلو برق را باز می کنید در زیر تابلو برق راهنمای آن وجود دارد.

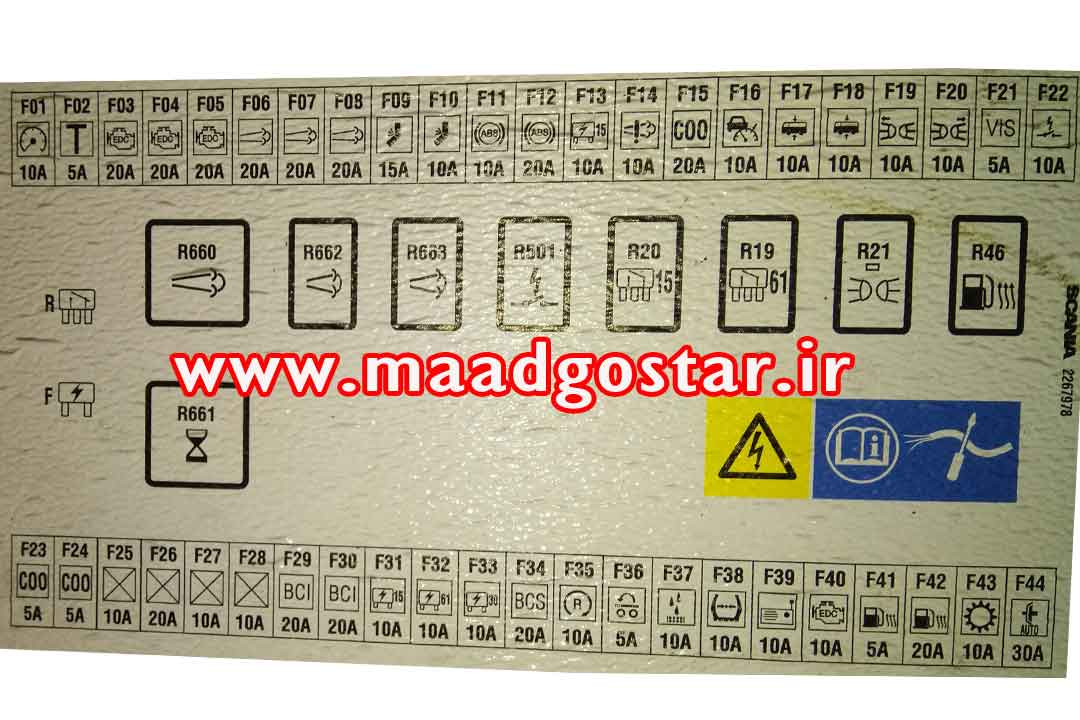

تصویر فوق یک نمونه از راهنمای تابلو برق اسکانیا می باشد که ملاحظه می فرمایید.

همانطور که در تصویر فوق ملاحظه می کنید در وسط صفحه راهنما، شماره رله و نماد آن، همراه میزان جریان عبوری از آن مشخص شده است.

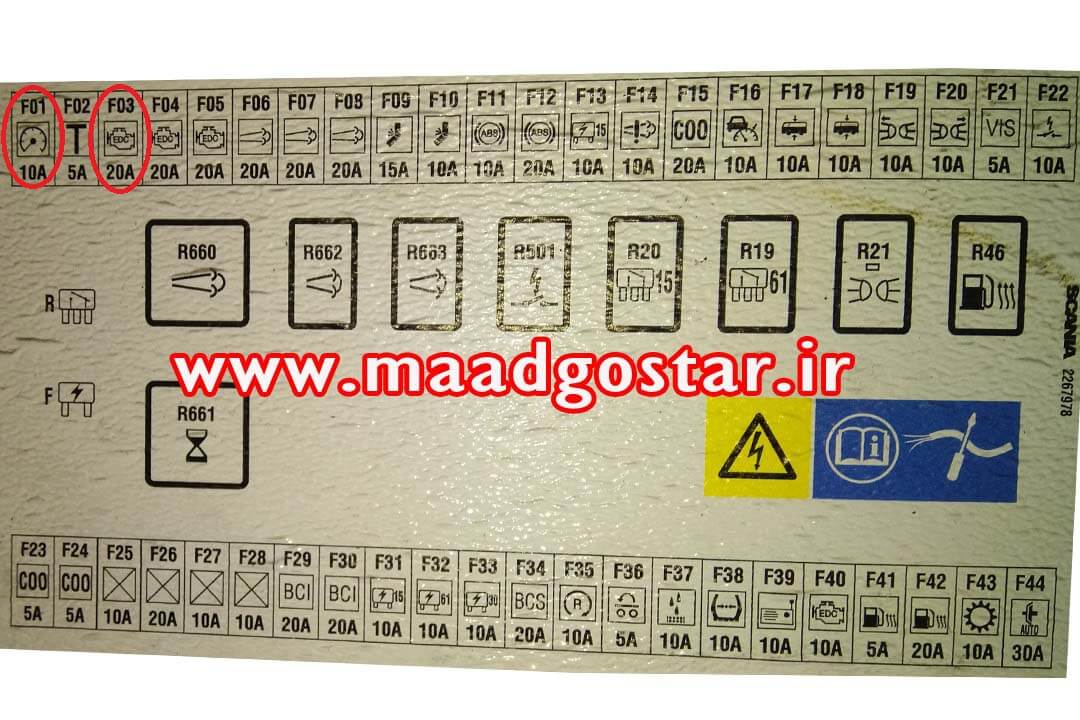

همانطور که در تصویر فوق ملاحظه می کنید در تصویر راهنما محل هر فیوز با شمار آن و مقدار جریان فیوز، همچنین مصرف کننده ای که مربوط به آن فیوز می باشد مشخص شده است. بعنوان مثال فیوز شماره یک 1 مقدار جریان آن 10 آمپر می باشد و مربوط به صفحه آمپر اتوبوس می باشد.

بدلیل تنوع محصولات اسکانیا و همانطور که قبلا در معرفی تابلو برق بیان شد در هر مدل از محصولات اسکانیا امکانات و آپشن هایی وجود دارد که در سایر مدل ها ممکن است وجود نداشته باشد به همین دلیل ما جهت آموزش و ارتقاء سطح دانش فنی رانندگان و بهره برداران ناوگان اسکانیا از یک مدل تابلو برق که عمومیت بیشتری دارد استقاده کرده و توصیحات را بیان می کنیم. لذا در صورت بروزسوال یا هرگونه مشکلی می توانید با تیم فنی و پشتیبانی ما تماس گرفته و مشکل خود را برطرف نمایید.
