تابلو برق اسکانیا همراه رله و فیوزهای مربوطه را مشاهده می نمائید . در زیر بصورت مجزا محل هر رله و کاربرد آن را توضیح میدهیم.

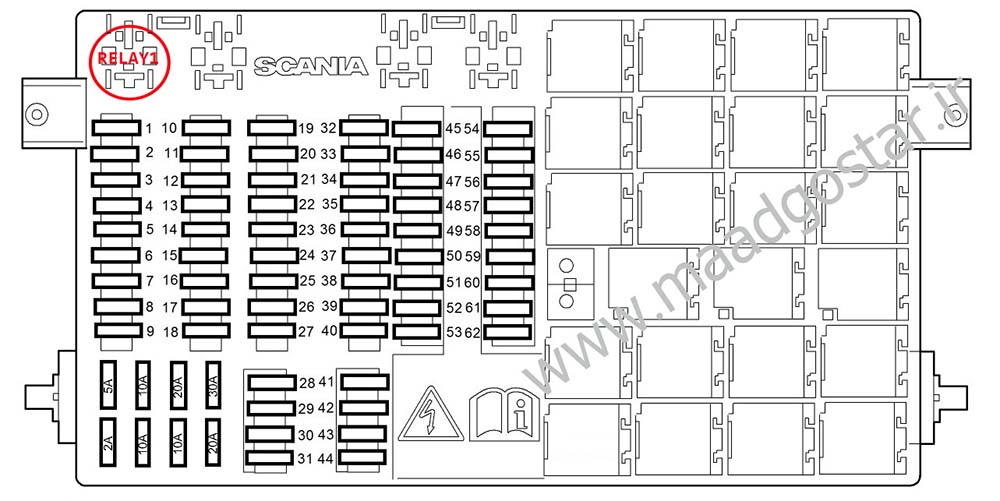

رله شماره 1 مربوط به منبع تغذیه 15 ولت میباشد

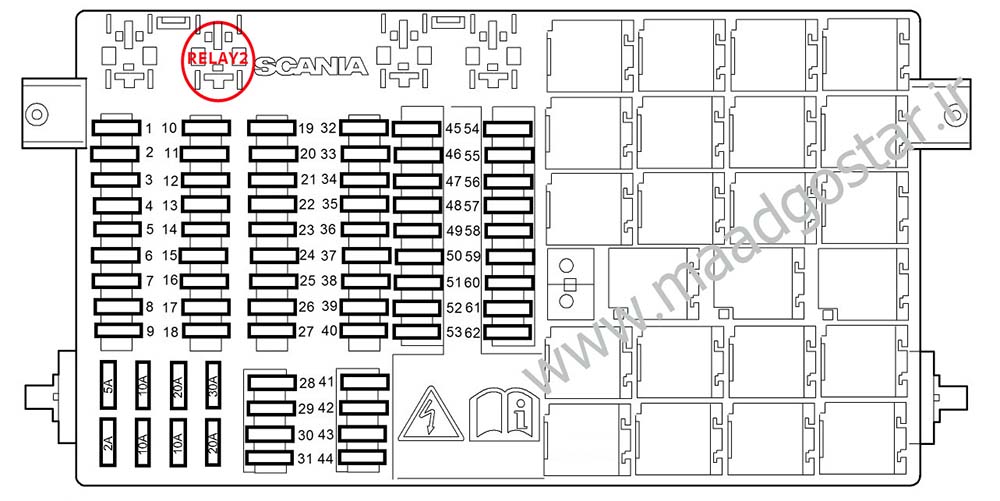

رله شماره 2 مربوط به منبع 15 ولت میباشد

رله شماره 3 تحت کنترل برد سیستم روشنایی میباشد

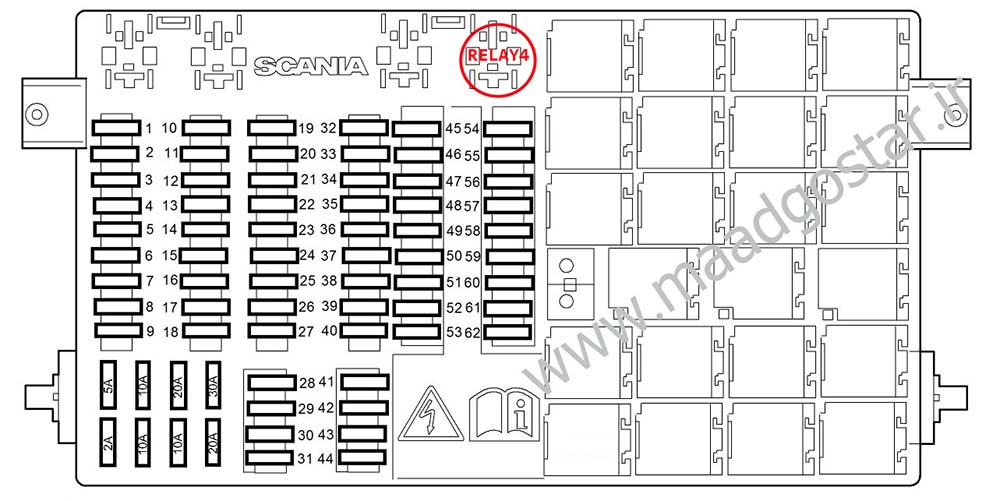

رله شماره 4 منبع 85 کنترل شده توسط برد سیستم روشنایی میباشد

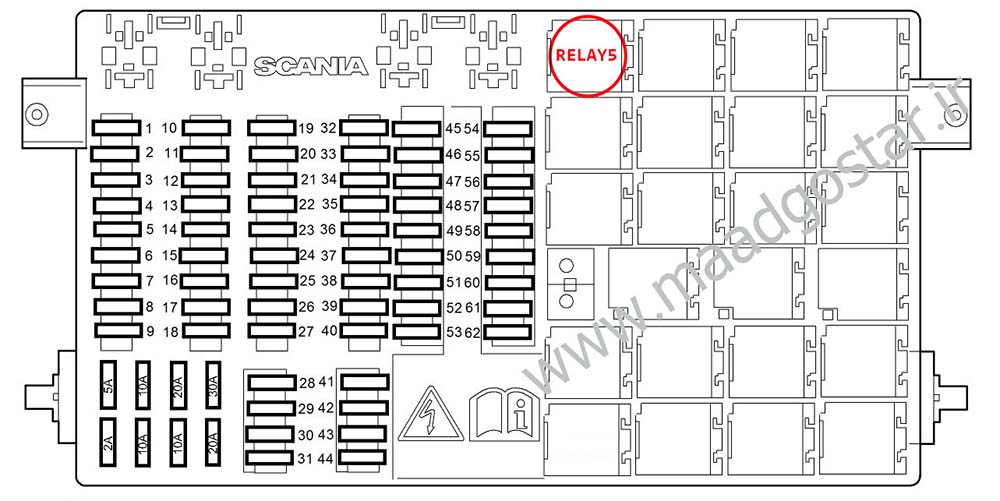

رله شماره 5 مربوط به روشنایی داخلی چراغ سقفی و میکروسوئیچ درب میباشد

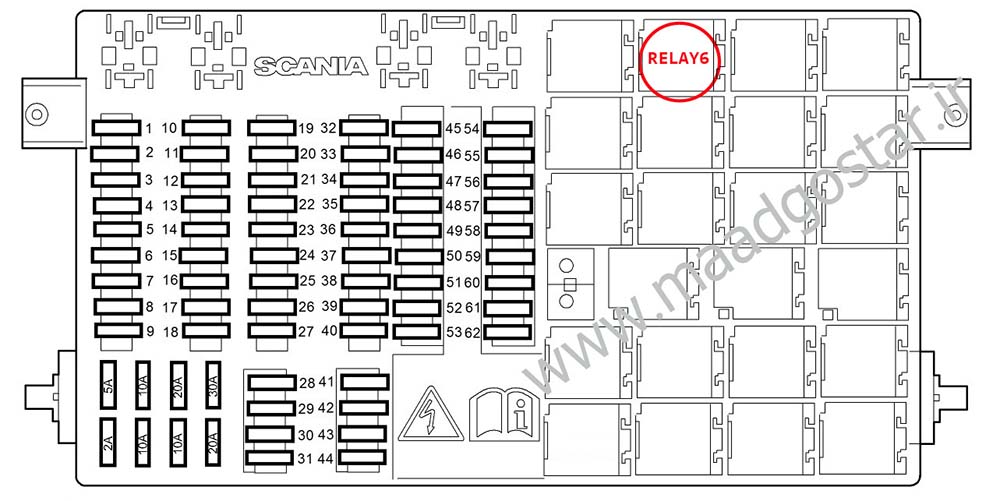

رله شماره 6 مربوط به تنظیم ارتفاع بالابر محور کمکی میباشد

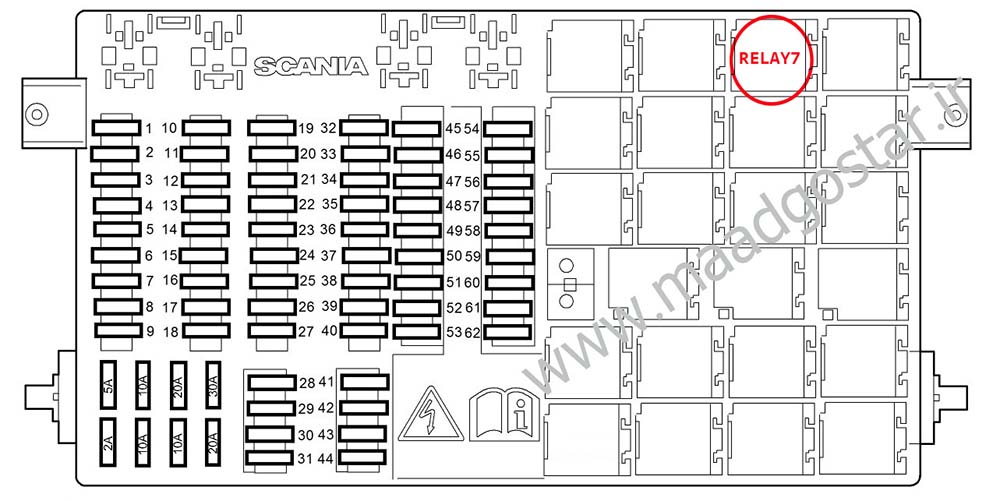

رله شماره 7 مربوط به چراغ های ترمز میباشد

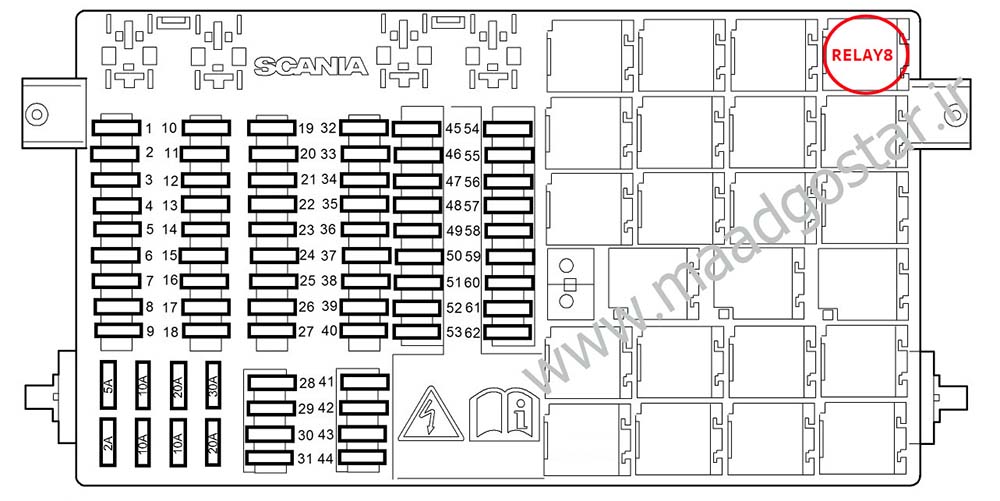

رله شماره 8 مربوط به چراغ دنده عقب میباشد

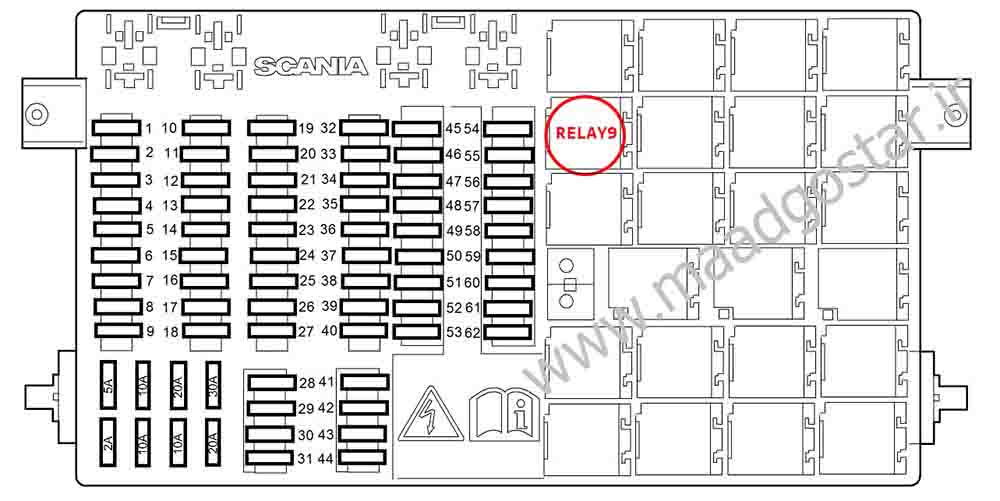

رله شماره 9 مربوط به مجموعه مقاومت برای خودروهای دارای سیستم کنترل سرعت که برای آن دکمه ای در غربیلک فرمان ندارد

رله شماره 10 رزرو میباشد

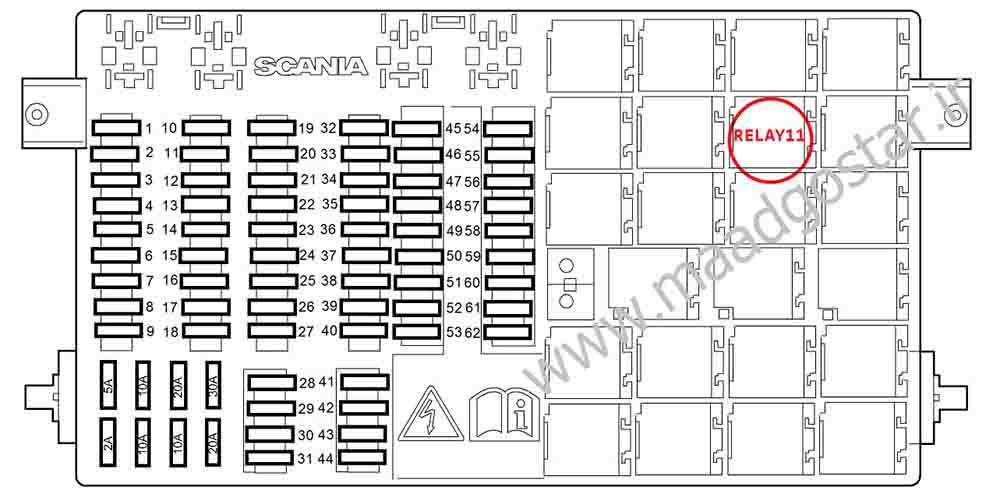

رله شماره 11 رزرو میباشد

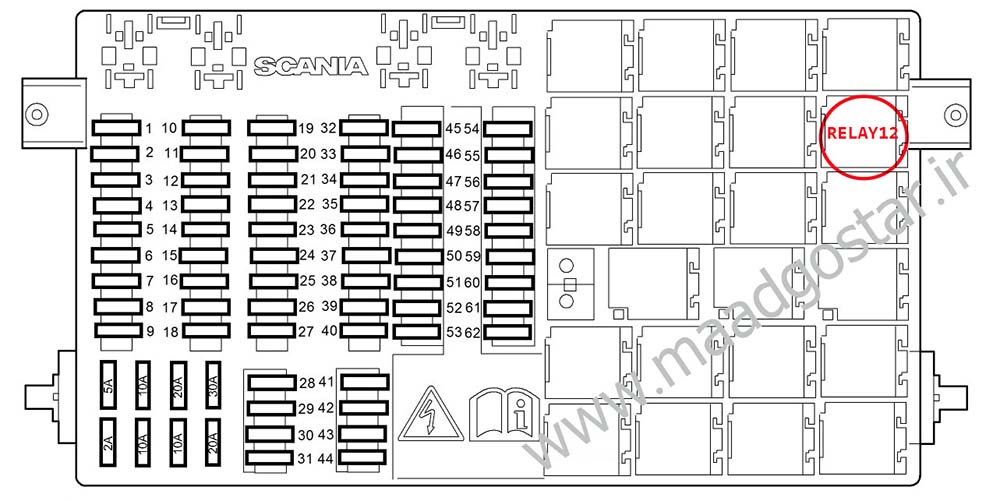

رله شماره 12 مربوط به کابین خدمه میباشد

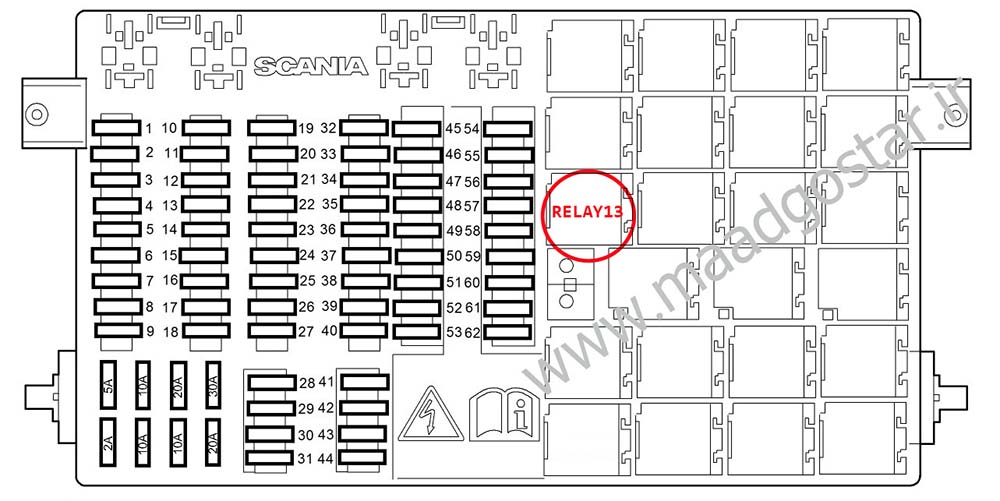

رله شماره 13 مربوط به قطع کن برق ( سوئیچ ایمنی ) و شارژ دینام میباشد

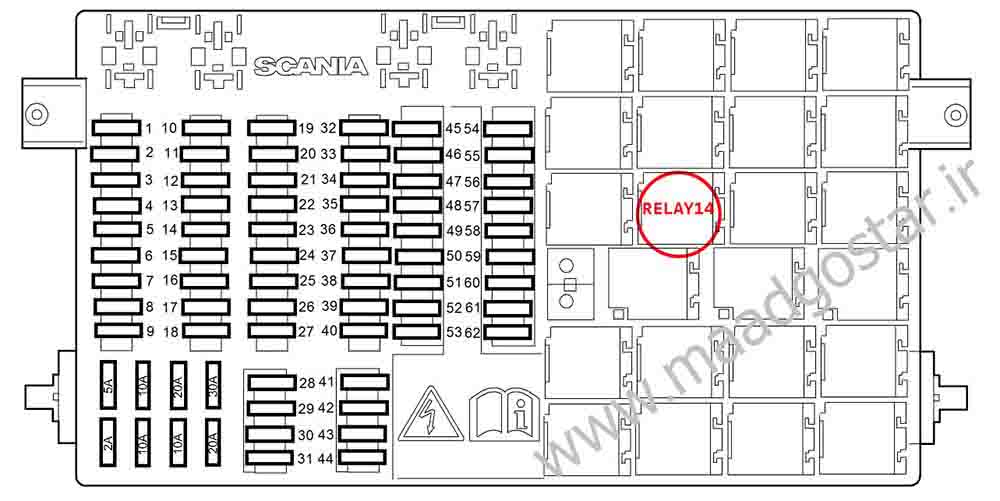

رله شماره 14 رزرو میباشد

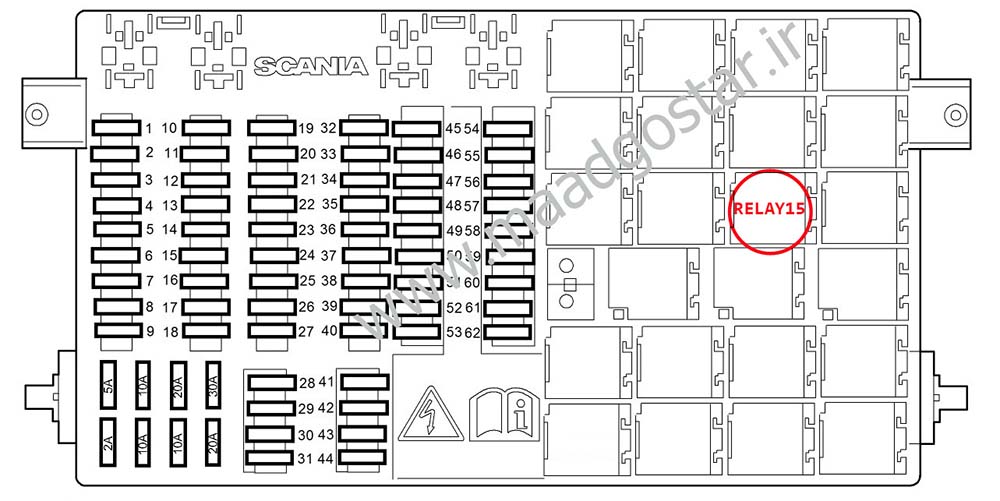

رله شماره 15 رزرو میباشد

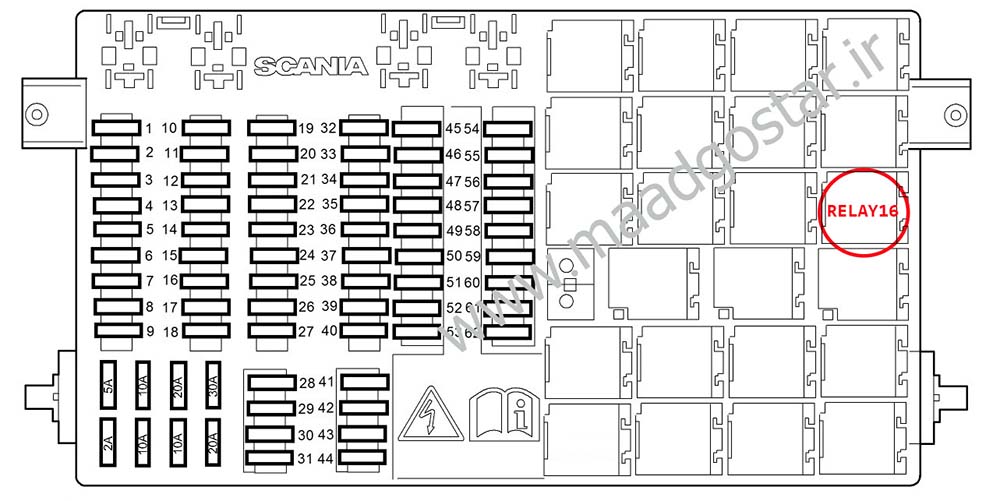

رله شماره 16 رزرو میباشد

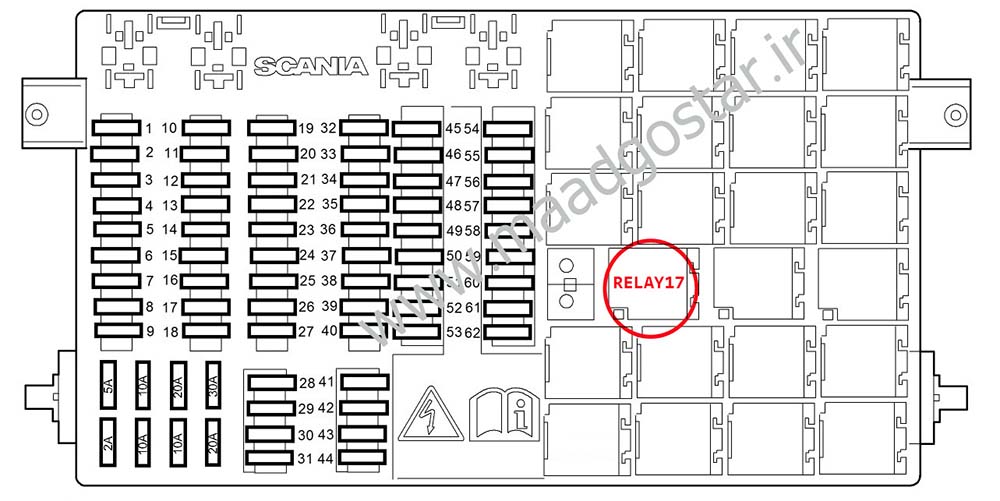

رله شماره 17 رزرو میباشد

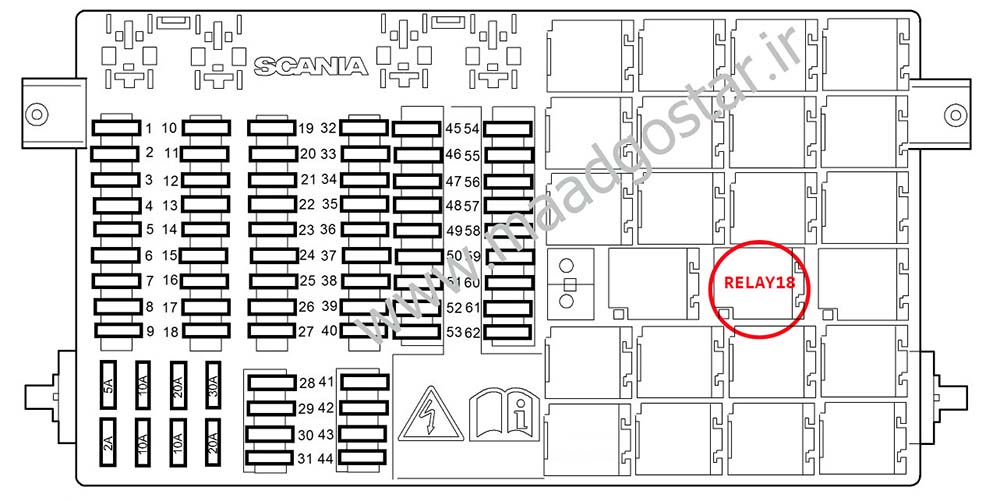

رله شماره 18 مربوط به رله اضافی منبع 15 ولت برای خودروهای سری اس S میباشد

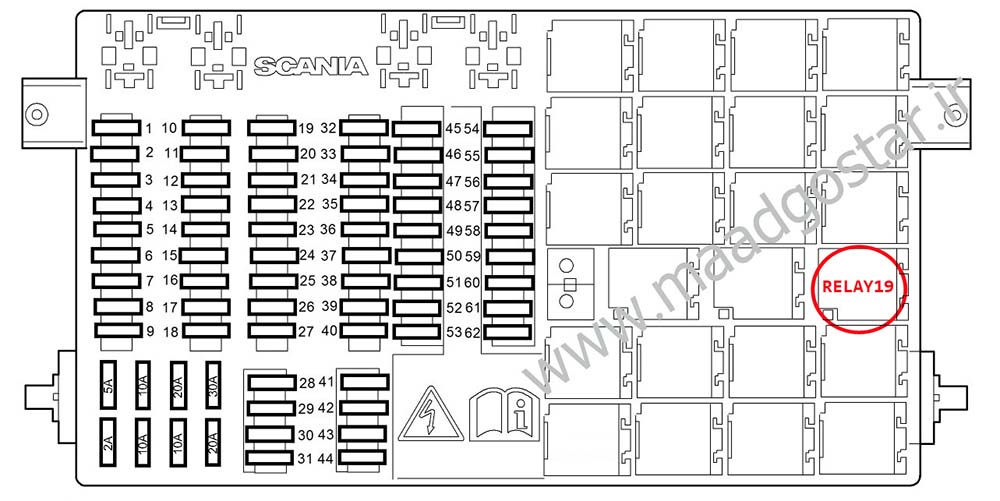

رله شماره 19 مربوط به بالابر الکتریکی کابین در خودروهایی که مجهز به این آپشن میباشند همچنین بالابر محور تریلر ( بالاگیر)

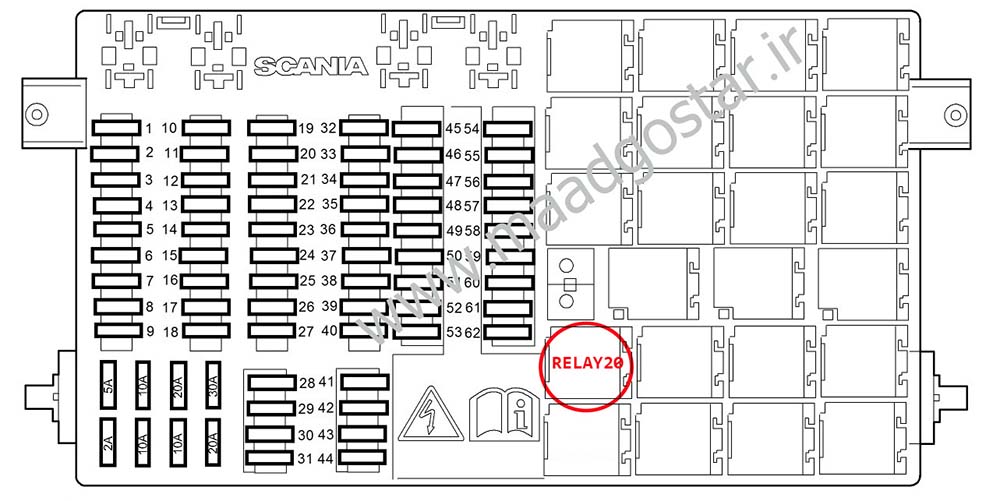

رله شماره 20 مربوط به بالابر عقب و لوازم آشپزخانه در خودروهایی که مجهز به این آپشن ها میباشند

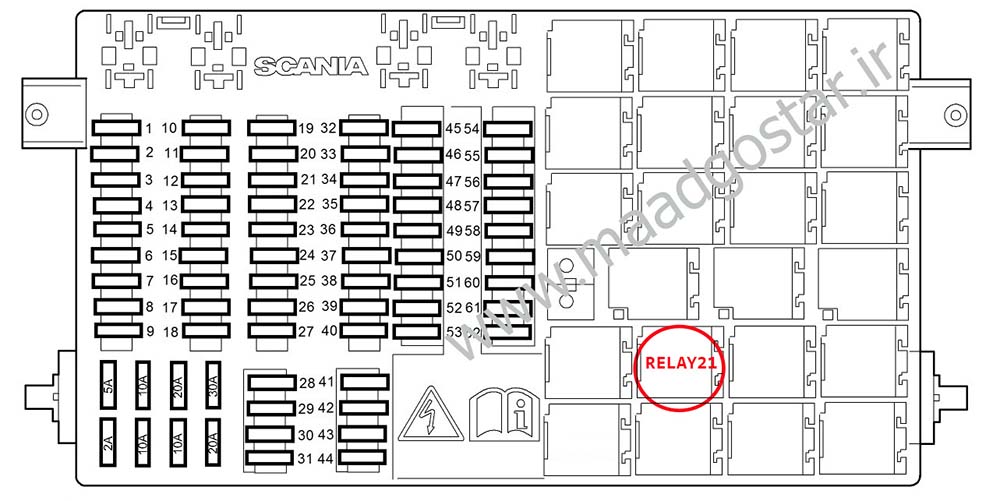

رله شماره 21 رزرو میباشد

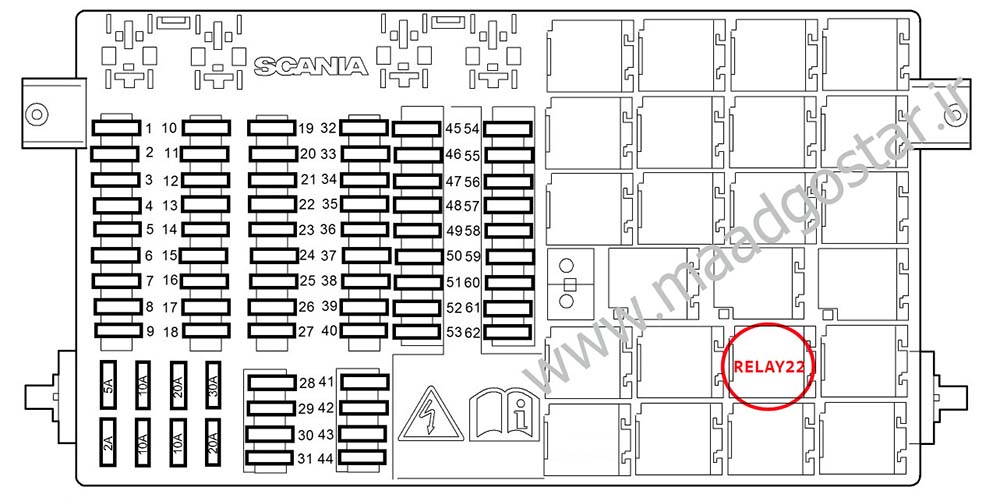

رله شماره 22 رزرو میباشد

رله شماره 23 مربوط به روشنایی کمکی میباشد

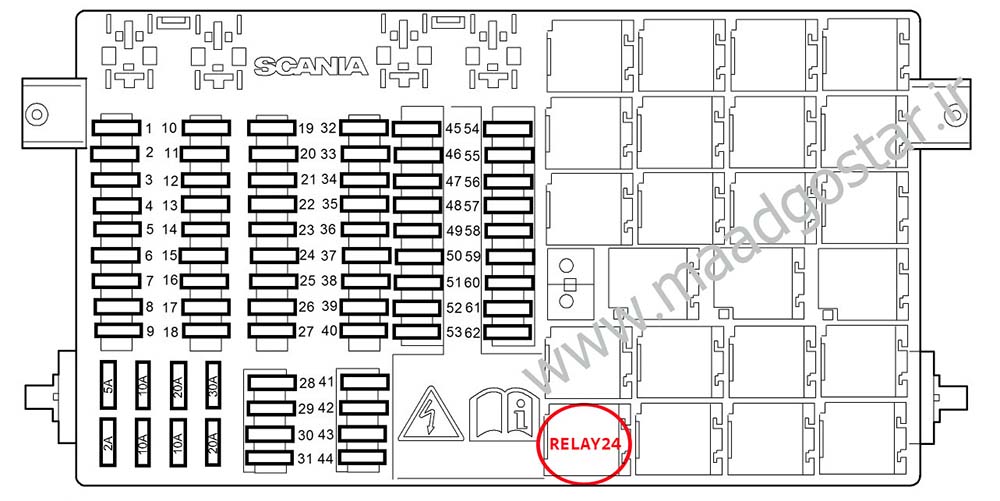

رله شماره 24 مربوط به روشنایی کمکی میباشد

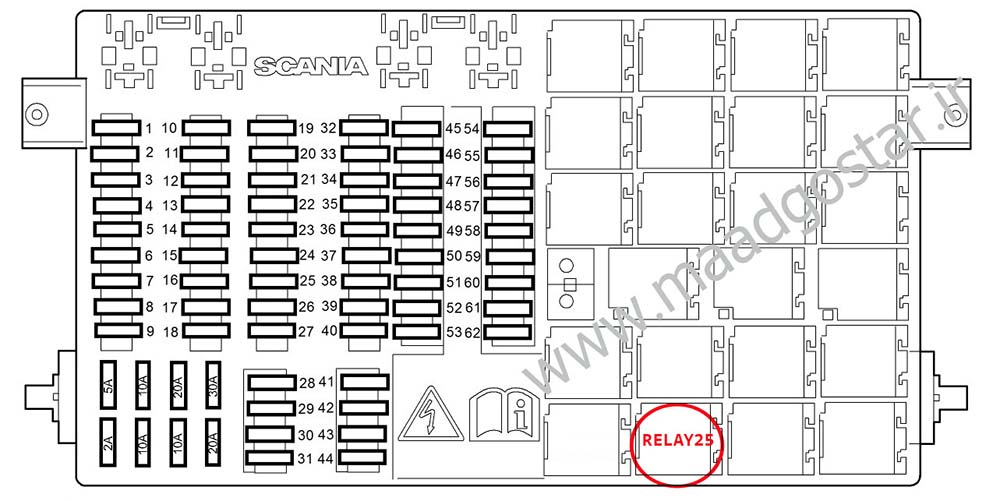

رله شماره 25 مربوط به روشنایی کمکی تریلر میباشد

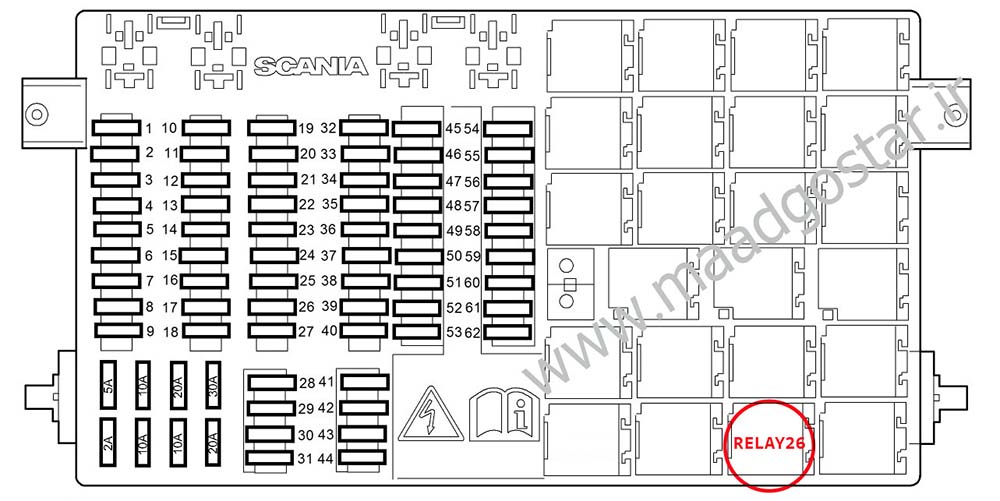

رله شماره 26 رزرو میباشد

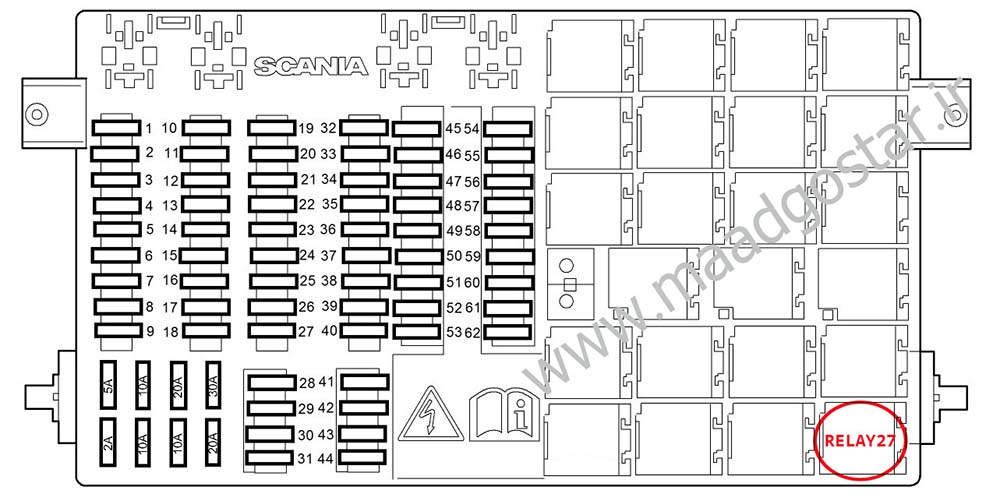

رله شماره 27 رزرو میباشد
