تابلو برق اسکانیا همراه رله و فیوزهای مربوطه را مشاهده می نمایید. در زیر بصورت مجزا محل هر رله و کاربرد آن را توضیح می دهیم.

0

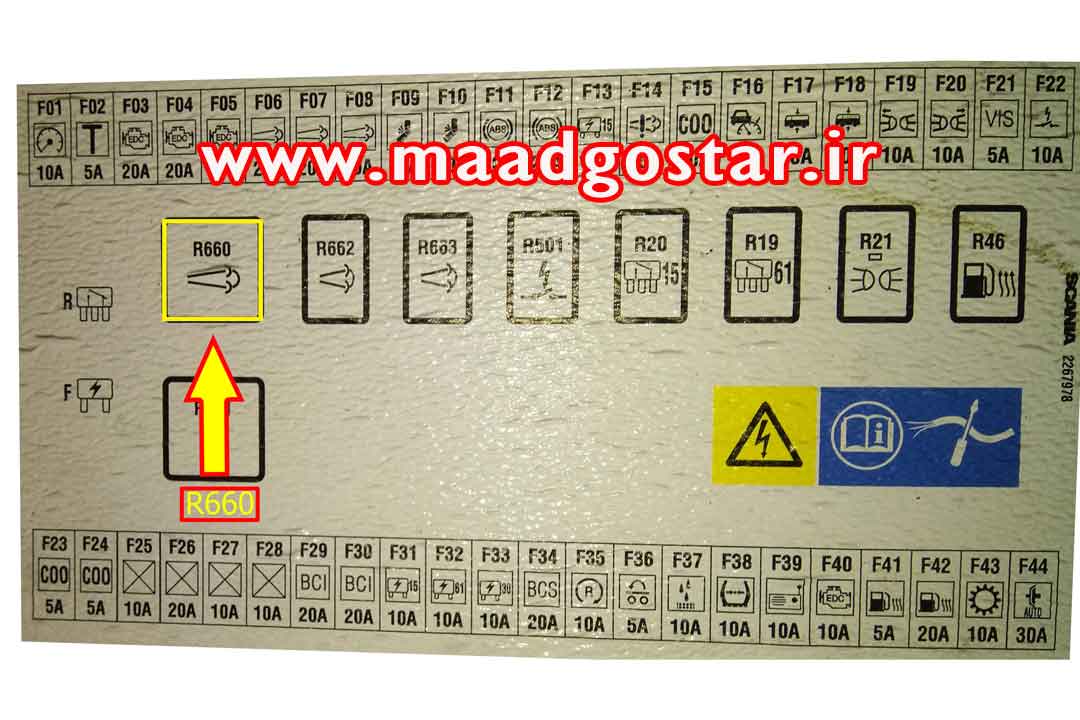

رله شماره 660 مربوط به منبع تغذیه برد EEC- S6 کنترل آلایندگی گازهای خروجی می باشد.

0

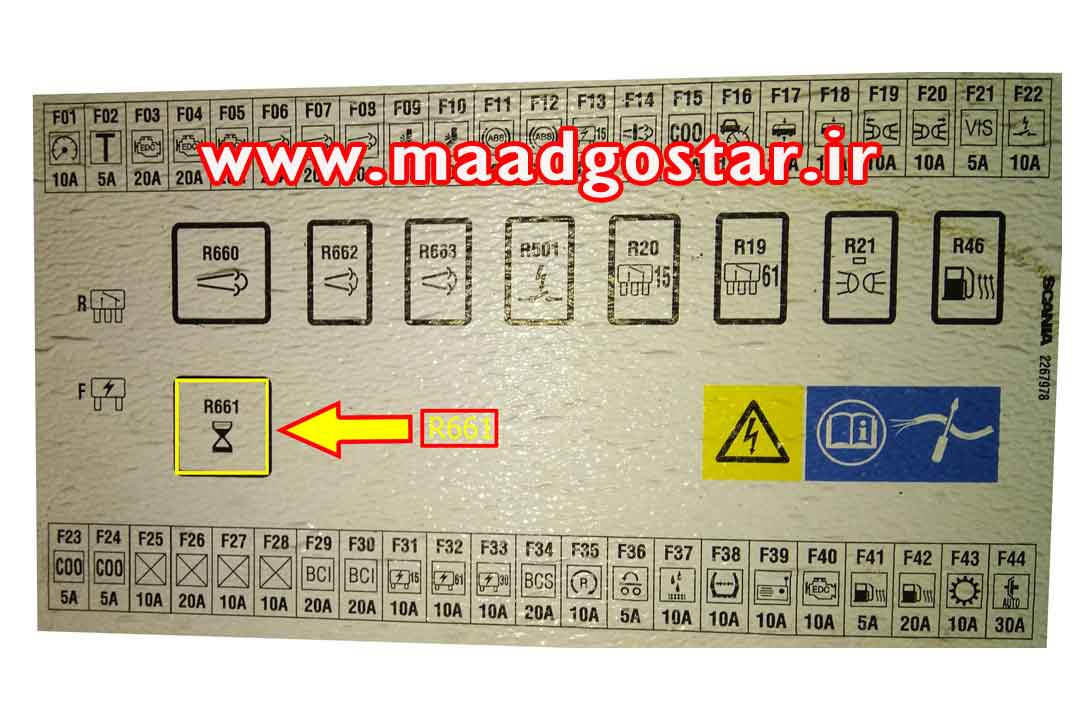

رله شماره 661 رزرو می باشد.

0

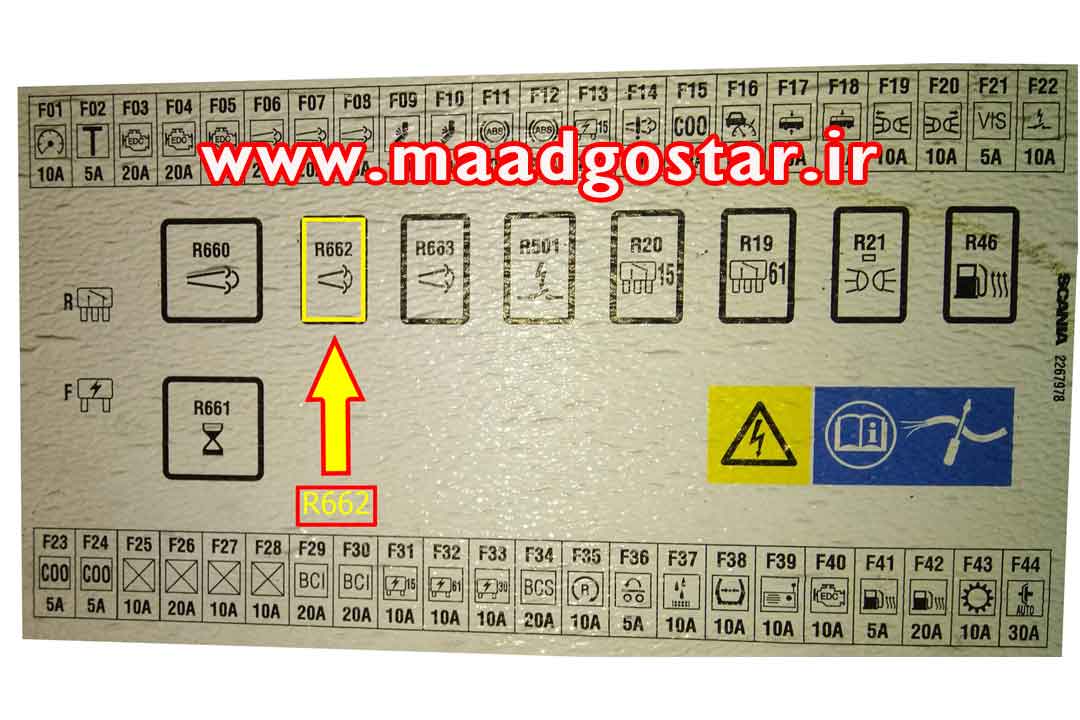

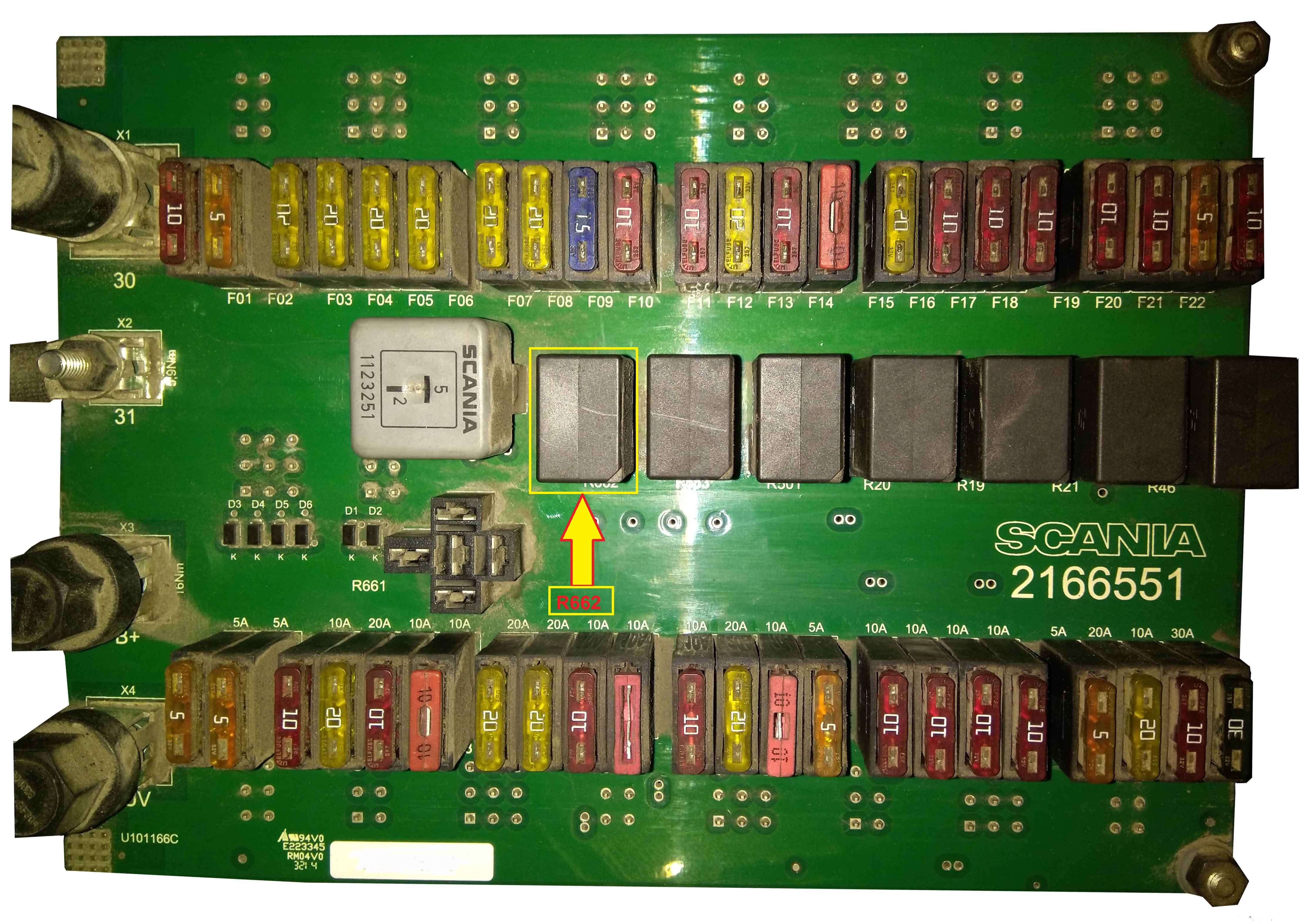

رله شماره 662 مربوط به کنترل آلایندگی گازهای خروجی EEC می باشد.

0

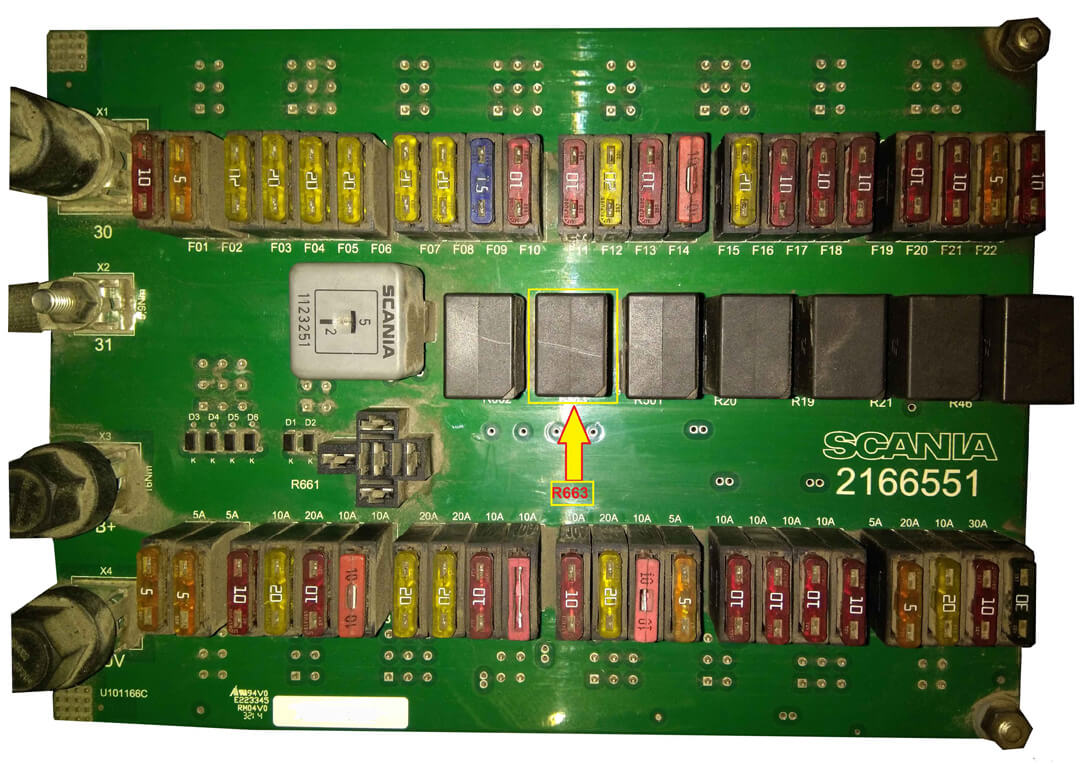

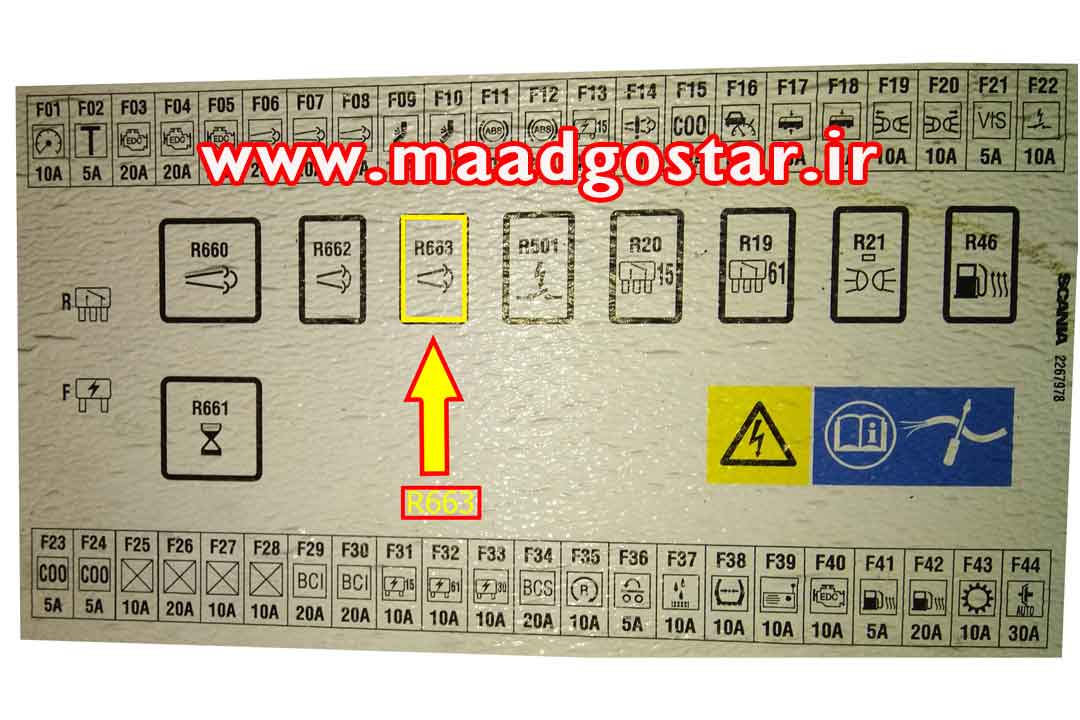

رله شماره 663 مربوط به کنترل آلایندگی گازهای خروجی EEC می باشد.

0

رله شماره 501 مربوط به برق اصلی (قطع کن) می باشد.

0

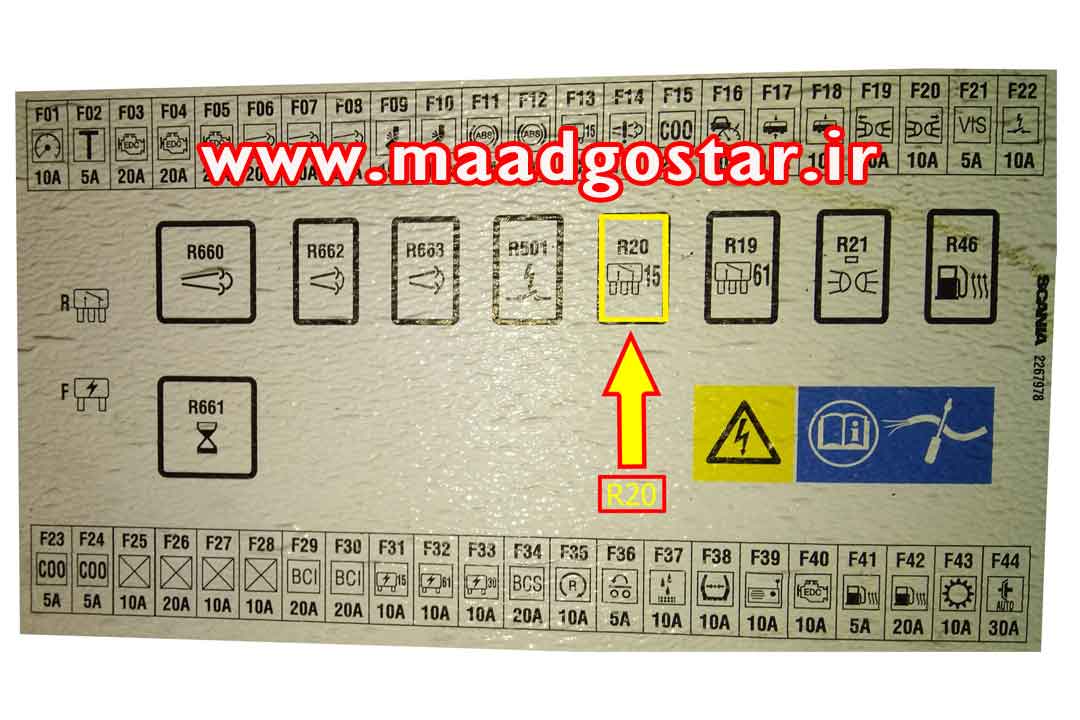

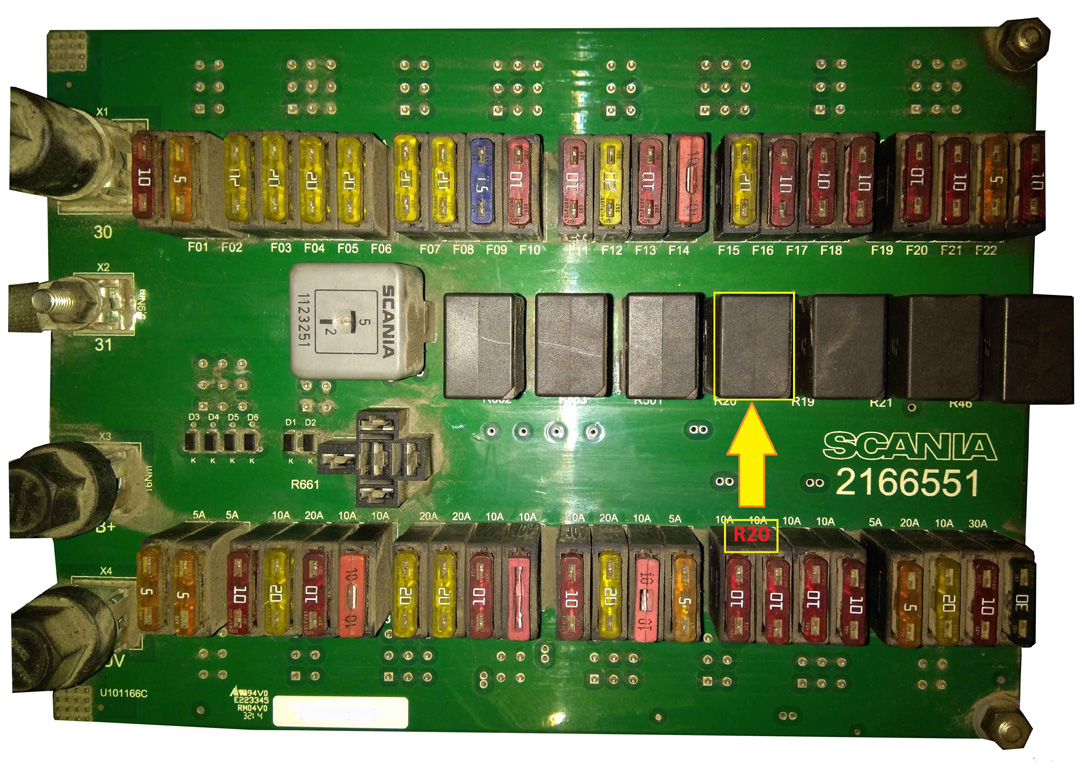

رله شماره 20 مربوط به مبنع تغذیه 15 ولت می باشد.

0

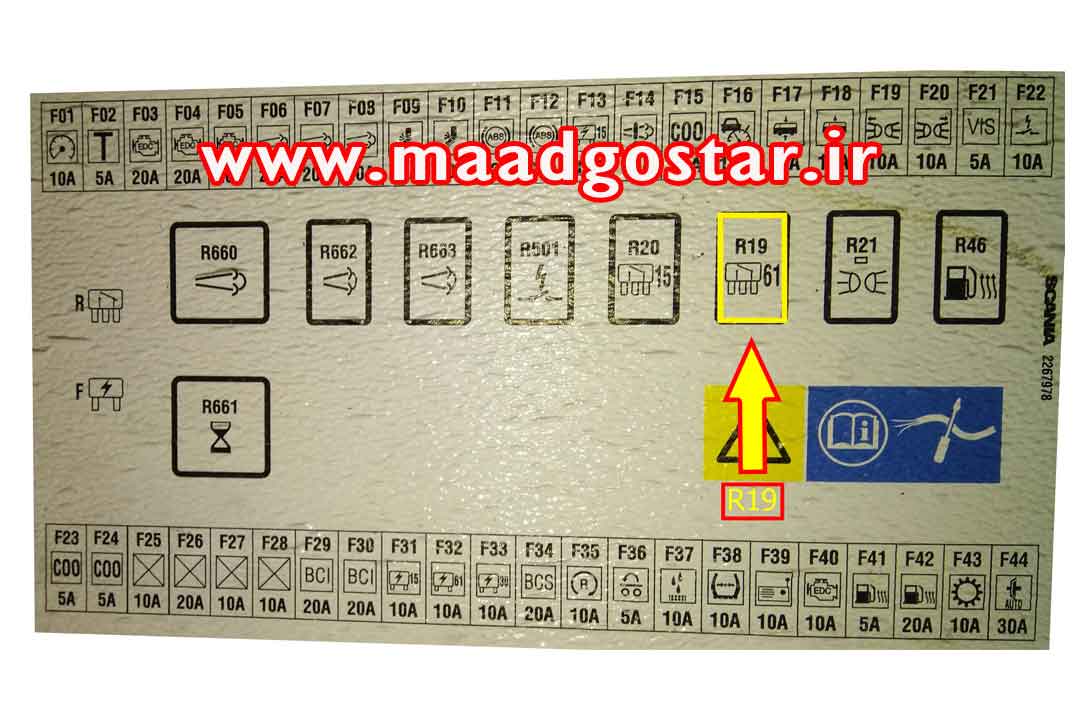

رله شماره 19 مربوط به دینام می باشد.

0

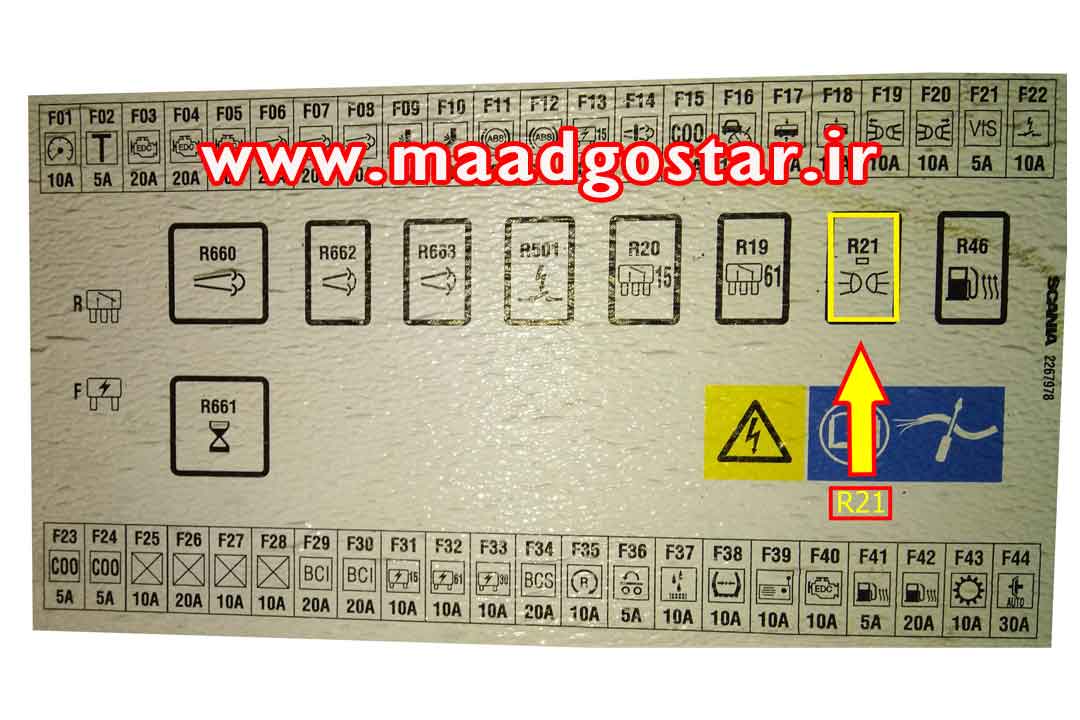

رله شماره 21 مربوط به چراغ های کوچک می باشد.

0

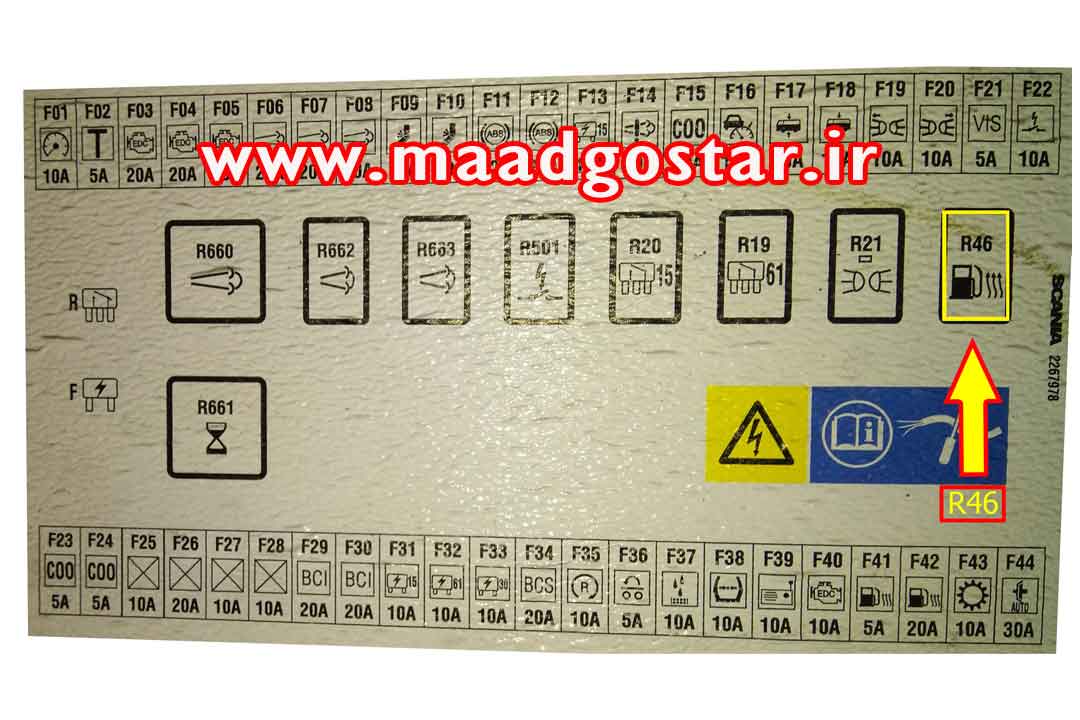

رله شماره 46 مربوط به گرم کن سوخت می باشد.
