برای مشاهده کدهای خطا ، باید خودرو متوقف باشد . جهت پیدا کردن کدهای خطا در صفحه کیلومتر با نمایشگر رنگی و زبان فارسی مراحل زیر را با دقت انجام دهید .

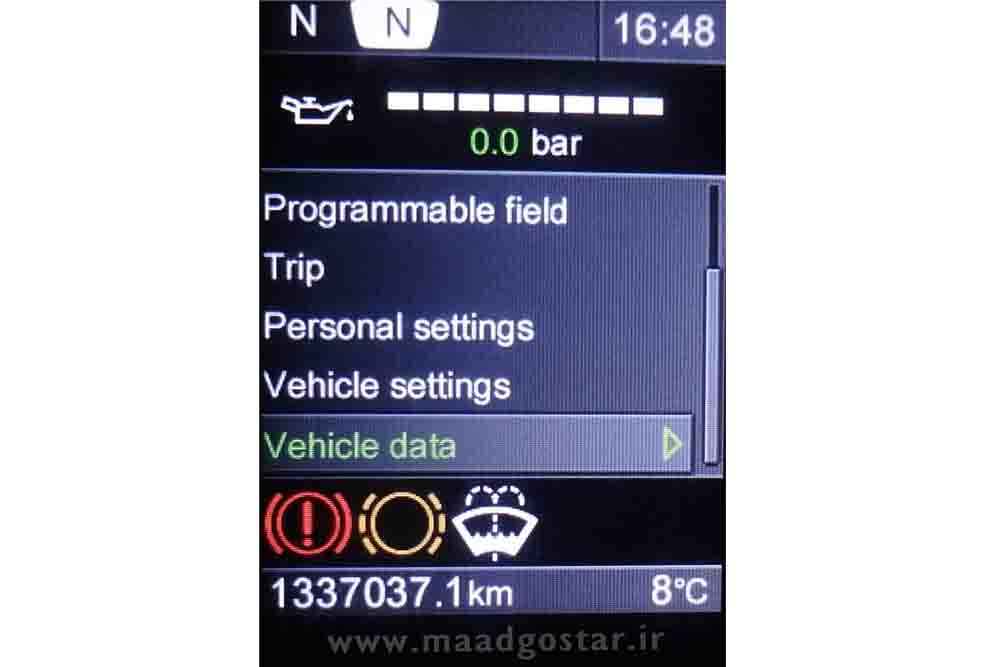

ابتدا در منوی اصلی صفحه کیلومتر وارد قسمت تنظیمات شده و سپس به منوی داده های خودرو وارد میشویم . درست همانند تصویر بالا.

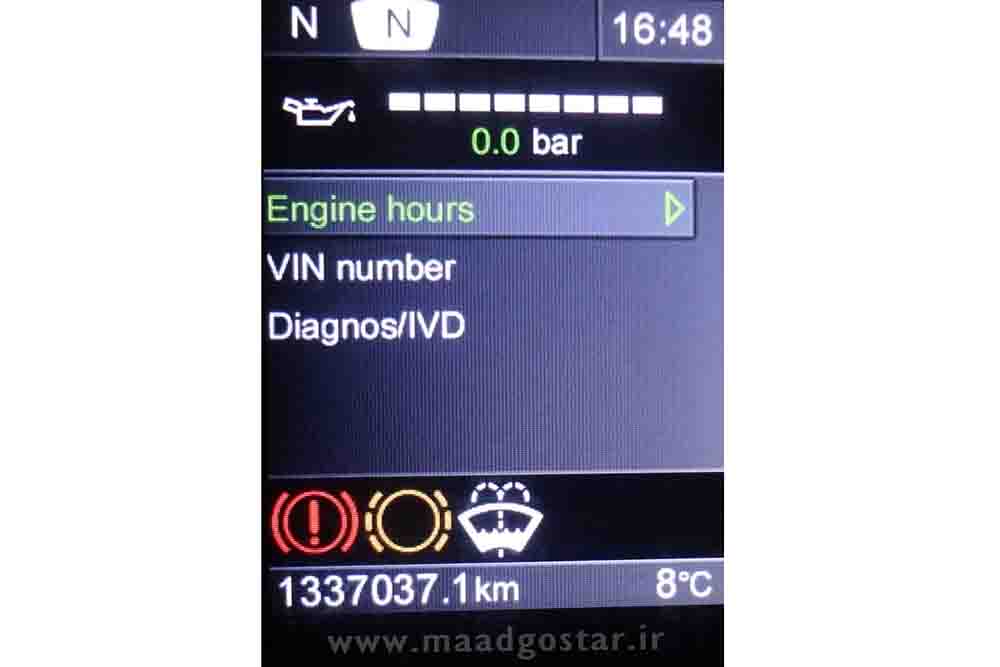

همانطور که در تصویر مشاهده میکنید این منو دارای سه قسمت میباشد : 1- ساعات کارکرد . 2- شماره شناسایی خودرو . 3- سیستم عیب یابی ( ایرادات IVD ) . بترتیب توضیحات هر قسمت را ارائه مینمائیم .

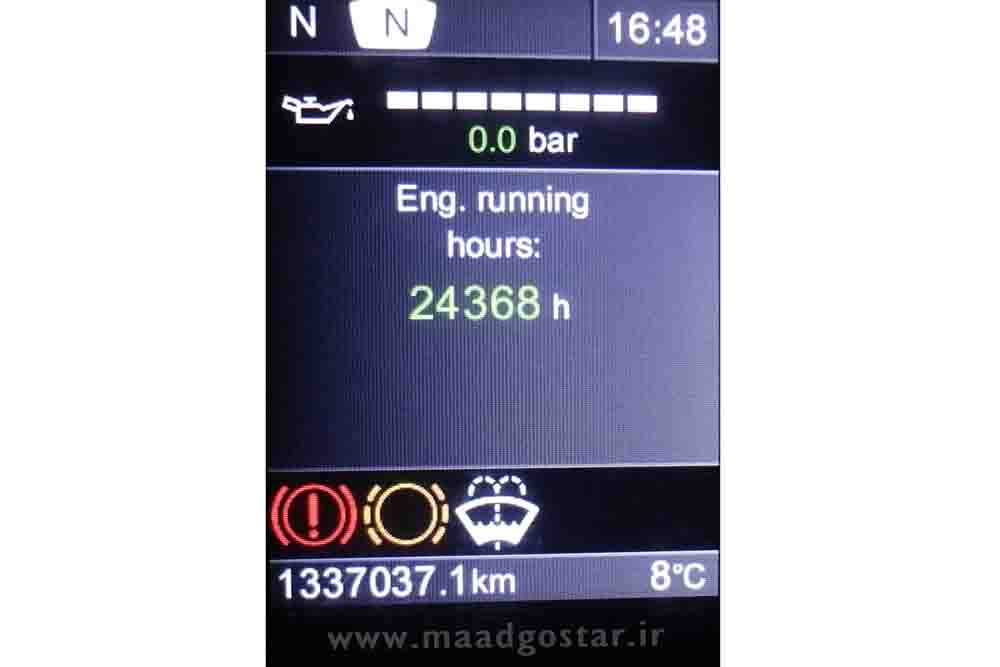

منوی اول وقتی وارد ساعات کارکرد شویم شما میزان ساعات کارکرد موتور خودرو خود را مشاهده مینمائید .

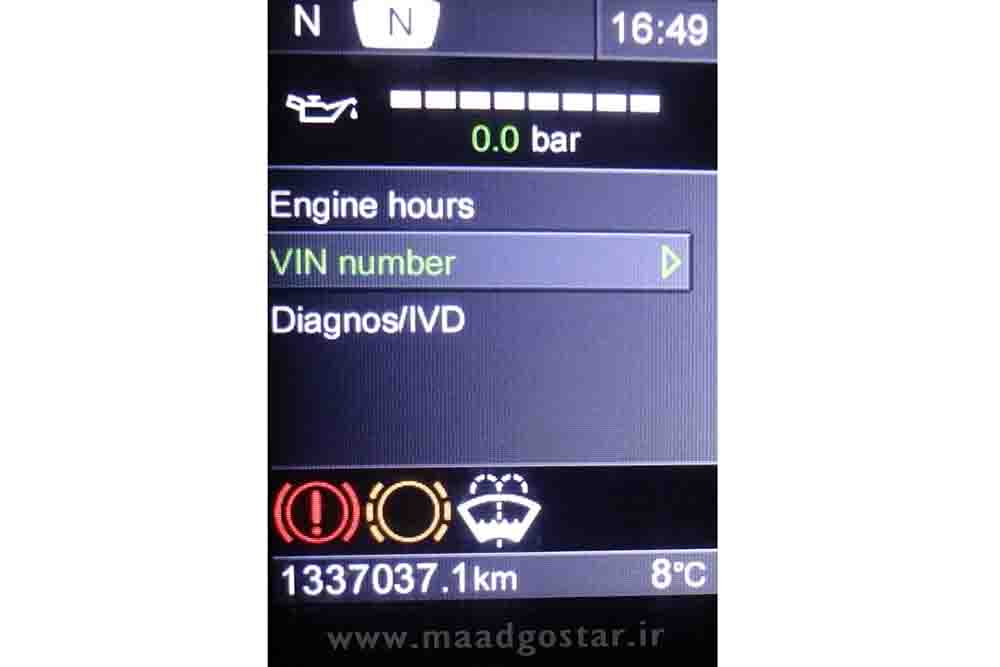

منوی دوم مربوط به شماره شناسائی خودرو میباشد .

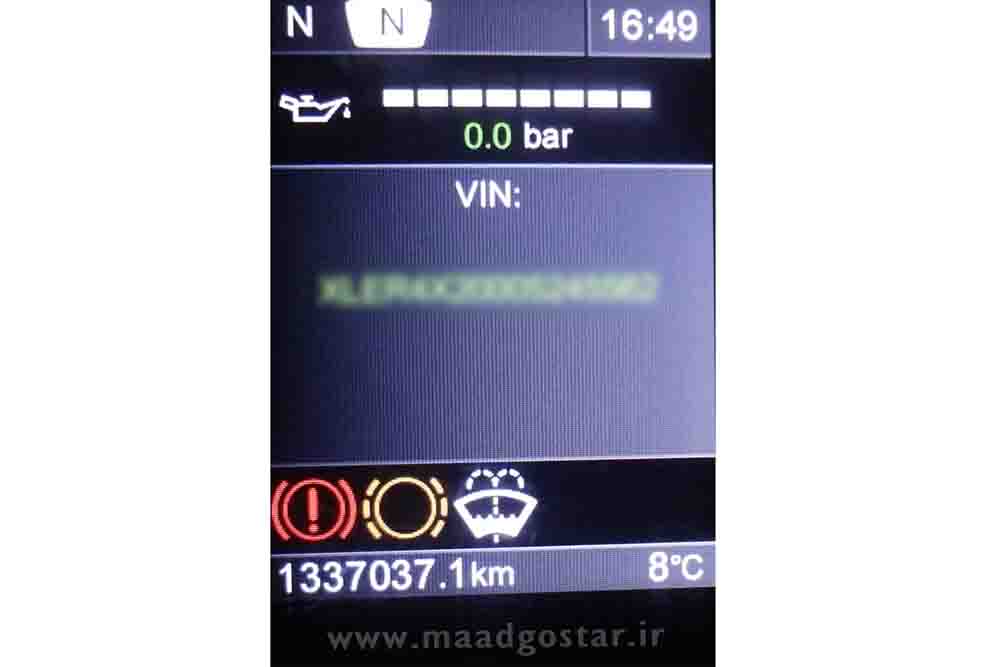

همانطور که در تصویر مشاهده مینمائید شماره شناسائی خودرو نشان داده شده است ، این شماره یک شماره یکتا و منحصر بفرد می باشد که برای هر خودرو بطور اختصاصی می باشد .

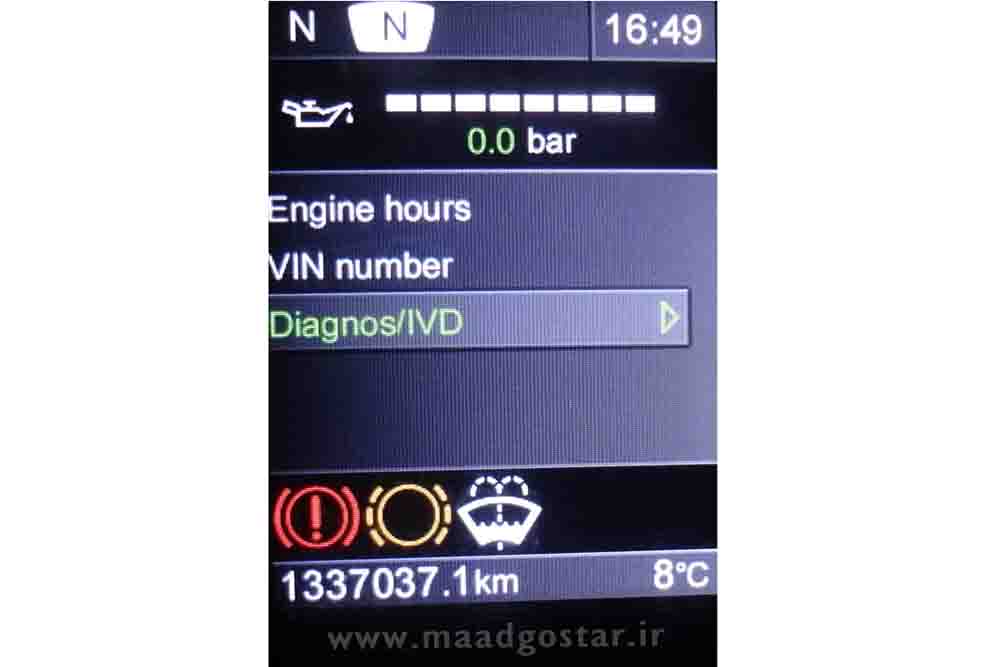

یکی از مهمترین و کاربردی ترین منوهای کیلومتر قسمت عیب یابی یا IVD می باشد . برای ورد بر روی این منو از کلید سمت راست استفاده کنید .

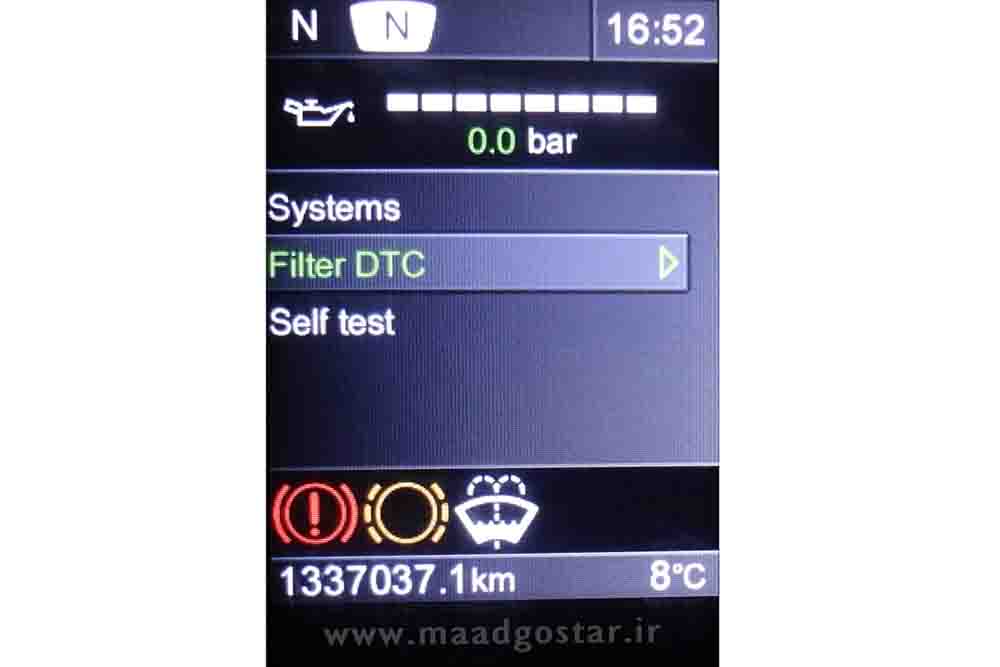

همانطور که در تصویر مشاهده مینمائید این منو دارای سه قسمت میباشد : 1- سیستم ( جهت انتخاب نوع سیستم کنترلی خودرو میباشد ). 2- فیلتر کردن کدخطا ( جهت محدود نمودن اطلاعات مربوط به سیستم های کنترلی خودرو میباشد ). 3- خودآزمایی ( جهت تست سیستم صفحه کیلومتر خودرو میباشد ).

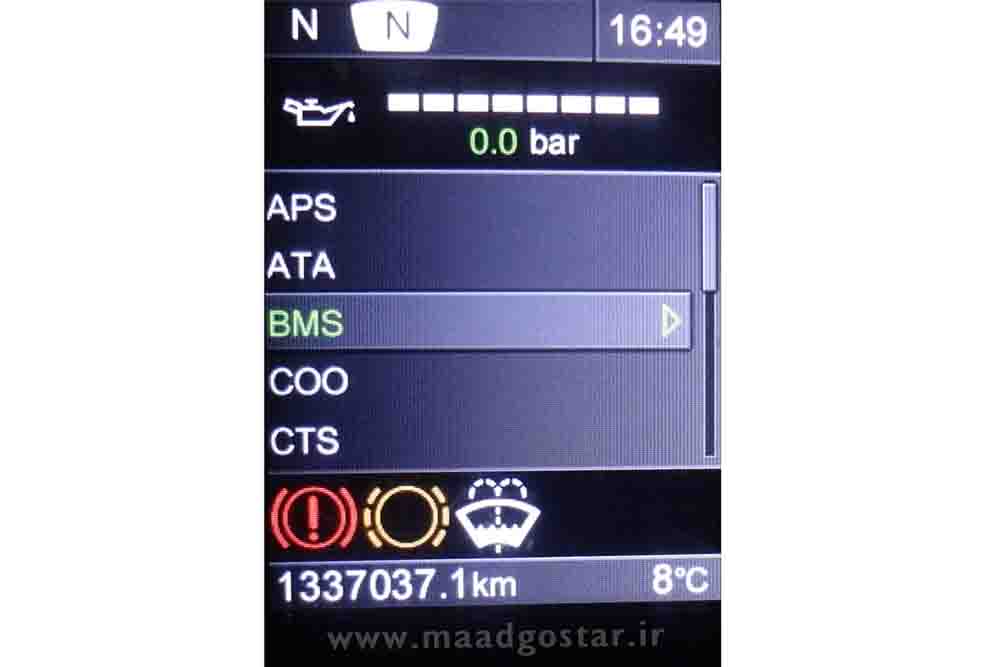

* نکته مهم : فهرست داخل مجموعه آمپرها ، سیستم های کنترل الکترونیکی موجود در خودرو را که میتوانند کدهای خطا ایجاد کنند و توسط IVD پشتیبانی میشوند ، نمایش میدهد . اینکه لیست مربوطه حاوی کدام سیستم های کنترل الکترونیکی باشد ، به مشخصات خودرو بستگی دارد . آشنایی با انواع سیستم های کنترل اسکانیا : سیستم های کنترل : سیستم های زیر توسط IVD پشتیبانی میگردند و میتوانند کدهای خطا را ایجاد نمایند . سیستم های زیر مهمترین سیستم های این مدل کامیون میباشند . ACS : سیستم کنترل مفصل AHS : سیستم بخاری درجا ALM : سیستم اخطار APS : سیستم منبع هوای فشرده AUS : سیستم صوتی AWD : سیستم تمام چرخ متحرک BCS : سیستم شاسی اتوبوس BMS : سیستم مدیریت ترمز BWE : سیستم سیستم الکتریکی کاربری CCS : سیستم تهویه هوا CMS : سیستم مدیریت شاسی COO : کوردیناتور ( هماهنگ کننده ) CSS : سیستم ایمنی در برابر تصادف DAS : سیستم کمکی راننده DIS : سیستم تعیین فاصله EES : سیستم کنترل آلایندگی گاز خروجی EMS : سیستم مدیریت موتور GMS : سیستم مدیریت گیربکس ICL : سیستم صفحه کیلومتر ( جلو آمپر ) LAS : سیستم قفل و هشدار RET : سیستم ریتاردر SMS : سیستم مدیریت تعلیق(تنظیم ارتفاع) TCO : سیستم تاخوگراف TPM : سیستم کنترل فشار باد لاستیک VIS : سیستم مدیریت دیداری(چراغ هاوروشنائی خودرو) همانطور که در تصویر بالا مشاهده مینمائید فهرستی از سیستم هایی که توسط IVD پشتیبانی میشوند نشان داده شده است . بعنوان مثال درصورتیکه شما خطای سیستم BMS در نمایشگر خود مشاهده نمودید و برای پیدا کردن کد خطا به این منو وارد میشوید جهت انتخاب این سیستم دکمه سمت راست را فشار دهید .

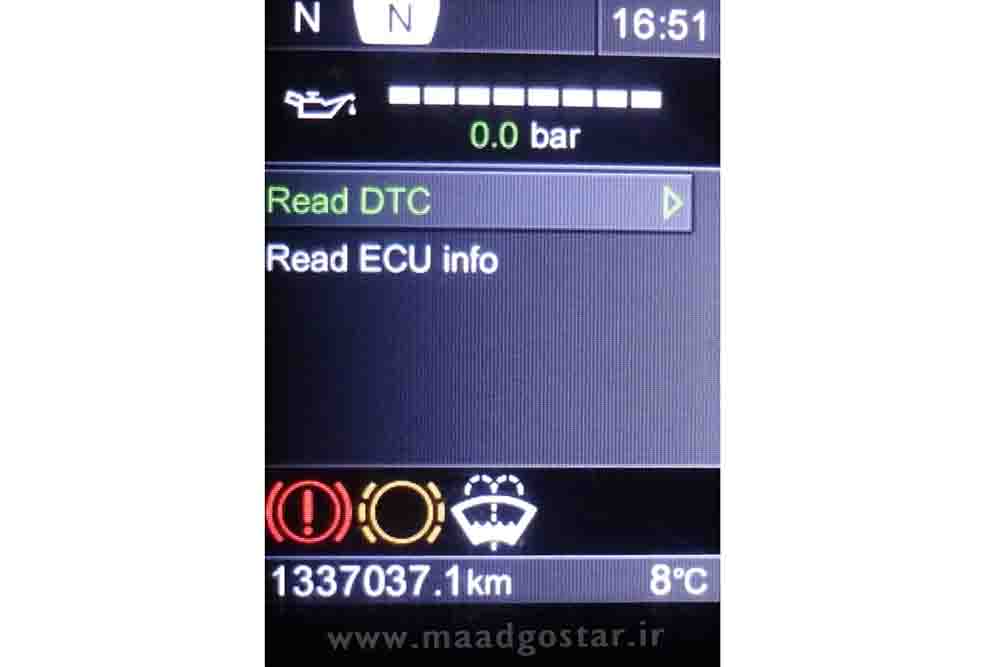

پس از انتخاب سیستم BMS ، وارد این منو میشوید . این منو دارای دو قسمت میباشد : 1- خواندن کدهای خطا 2- خواندن اطلاعات ECU برای مشاهده کد خطا منوی اول را انتخاب کنید و دکمه سمت راست را فشار دهید .

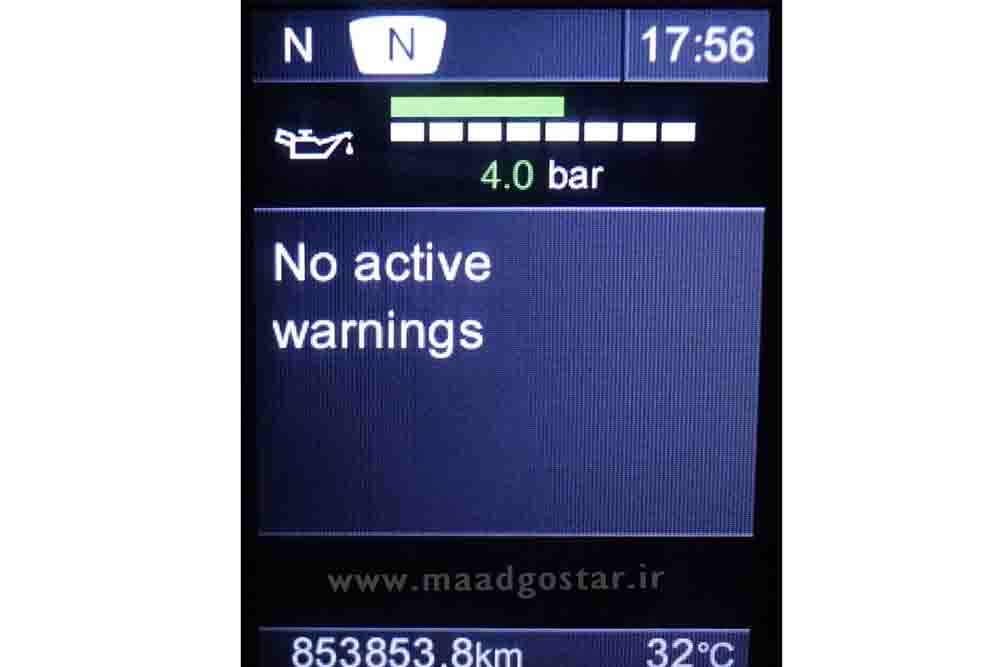

درصورتیکه سیستم انتخابی کد خطا ایجاد نکرده باشد تصویر فوق را مشاهده مینمائید .

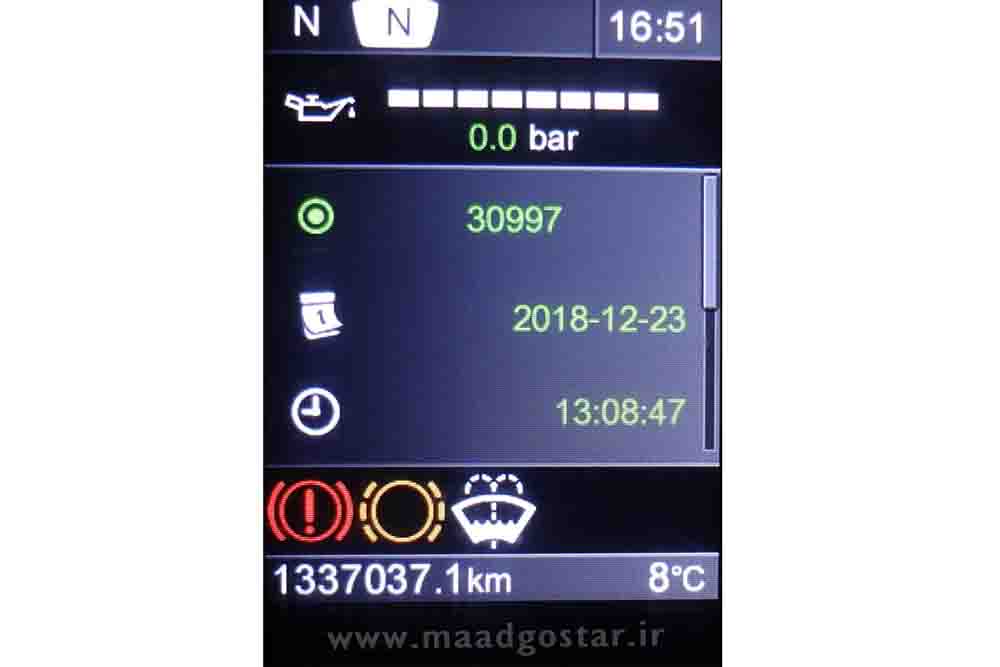

زمانی که سیستم BMS را انتخاب کردید و سپس منوی خواندن کدهای خطا را نیز انتخاب نمودید ، درصورت وجود خطا تصویر فوق را مشاهده مینمائید .

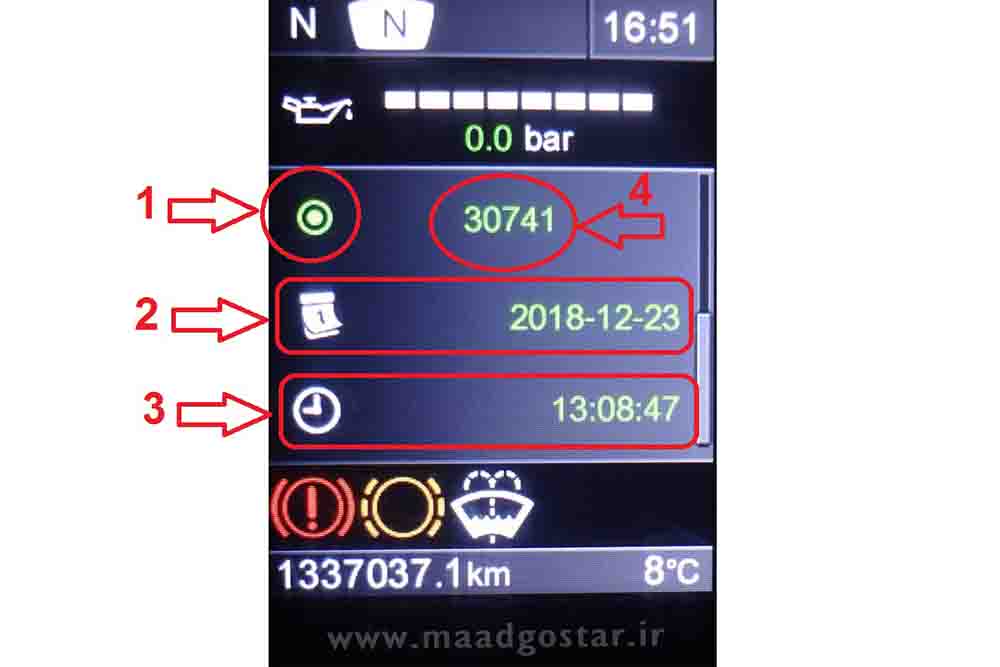

1- نماد دایره تو پر نشان میدهد که کد خطا هنگام بازیابی از کنترل یونیت فعال بوده است . معمولاً این مورد بدین معناست که علت بروز نقص همچنان برطرف نشده است . نماد دایر تو خالی نشان میدهد که کد خطا هنگام بازیابی از کنترل یونیت غیر فعال بوده است . 2- شماره کد خطا . با استفاده از این کد شما در صفحه عیب یابی برنامه میتوانید شرح و علت بروز خطا را مشاهده نمایید . 3- تعداد دفعاتی که یک خطا با شماره کد خطای مشخص شده رخ داده است . 4- تاریخ وقوع خطا . 5- ساعت وقوع خطا .

خواندن اطلاعات ECU : اطلاعات ECU شامل پیامهایی است که از سیستم های کنترل الکترونیکی خودرو دریافت میشود .

در منوی خواندن اطلاعات ECU همانطور که در تصویر بالا مشخص نمایان میباشد ، میتوانید موارد زیر را مشاهد نمائید : 1- شماره فنی قطعه کنترل یونیت مورد نظر . (از این شماره فنی زمانی که قصد تعویض آن را داشته باشید استفاده میشود) 2- شماره فنی قطعه نرم افزار کنترل یونیت مورد نظر. 3- شماره فنی قطعه سخت افزار کنترل یونیت مورد نظر.

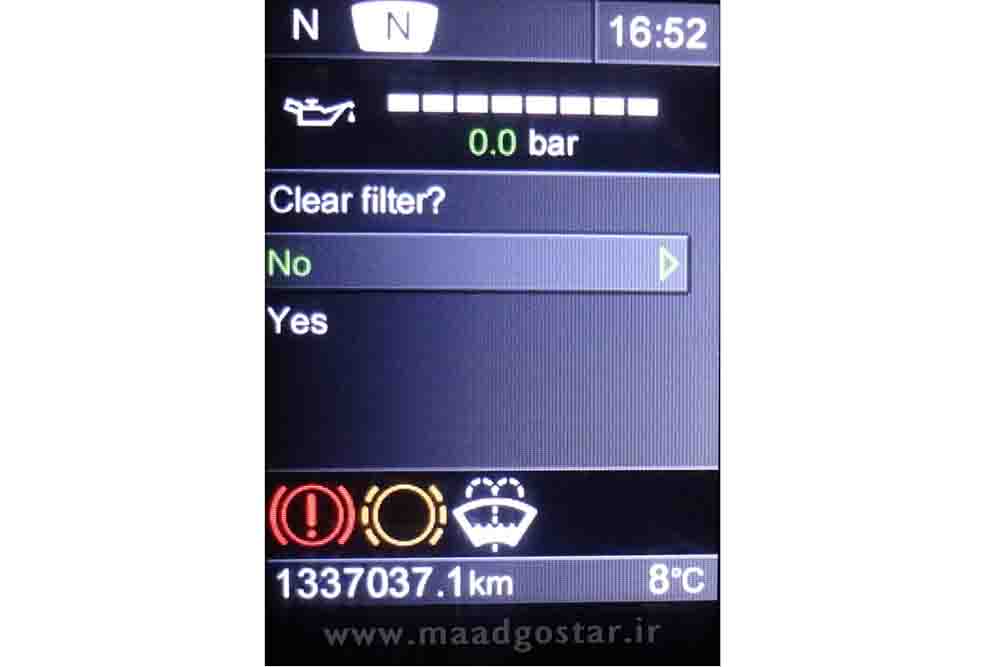

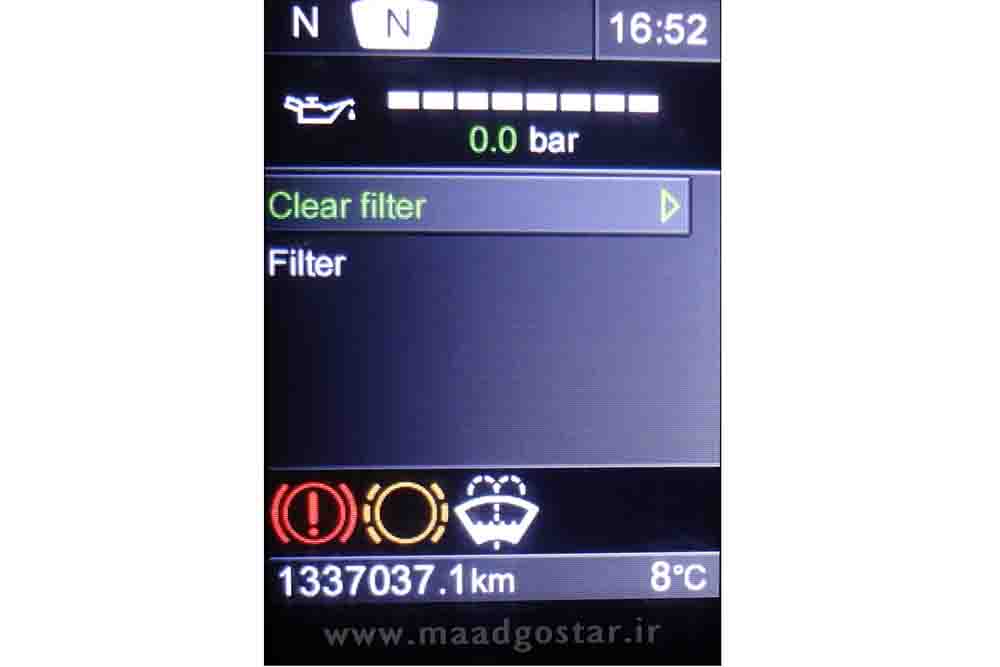

همانطور که مشاهده مینمائید جهت فیلتر نمودن کدهای خطا از این منو میتوانید استفاده کنید . فیلتر کردن بدین معنا میباشد که میتوانید کدهای خطایی را که تا کنون ایجاد شده است مخفی نمائید و در صفحه نمایش کدهای خطا نشان داده نشوند .

خودآزمایی سیستم : از این منو جهت تست کلیه لامپ ها ، صفحه نمایش و آمپرهای کیلومتر استفاده میشود. برای وارد شدن دکمه سمت راست را بزنید.

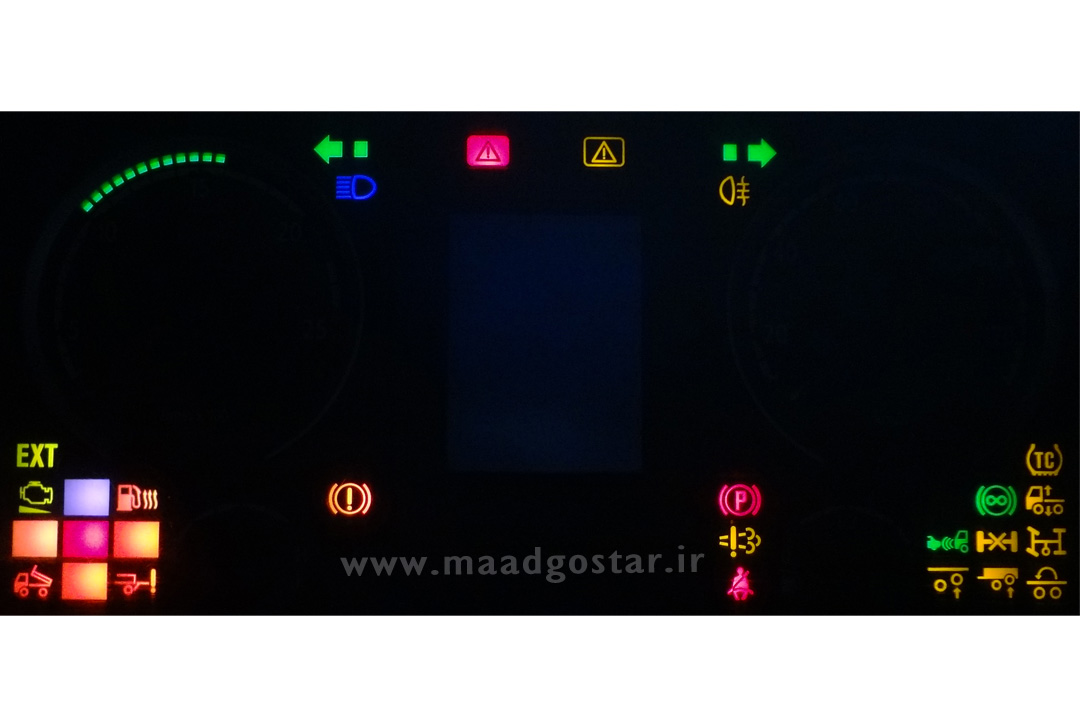

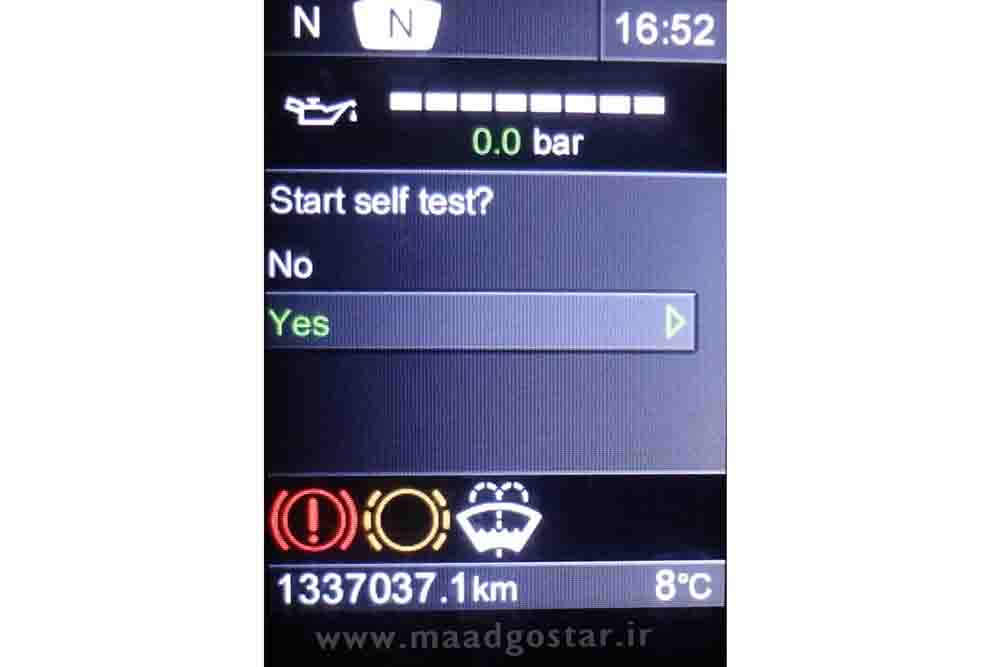

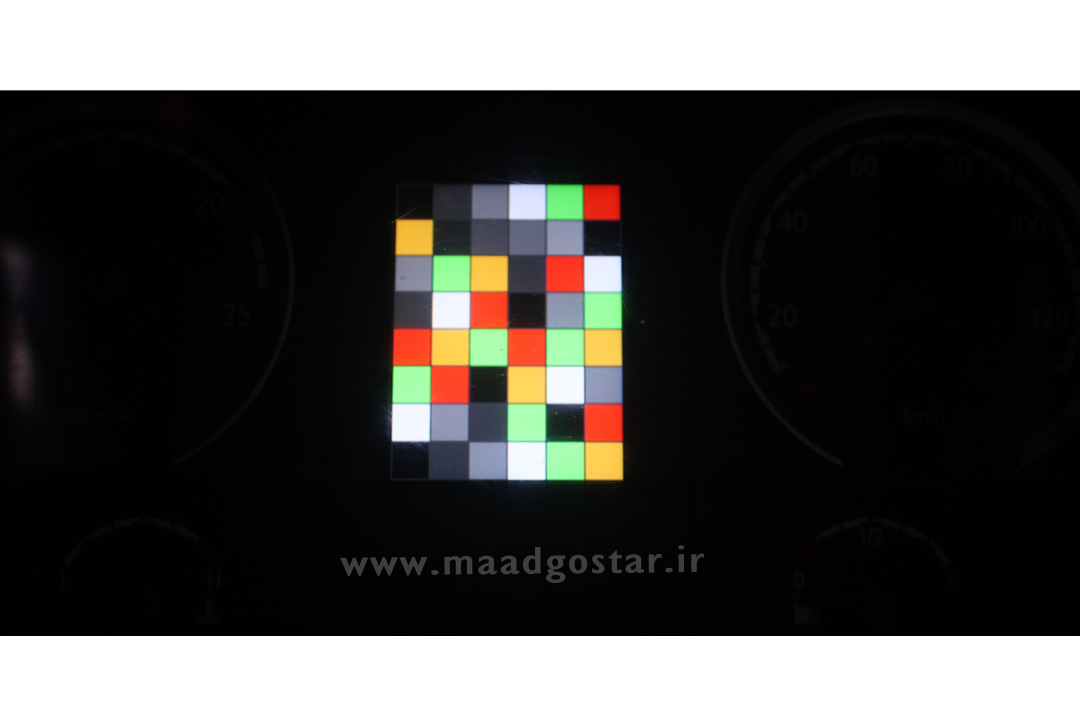

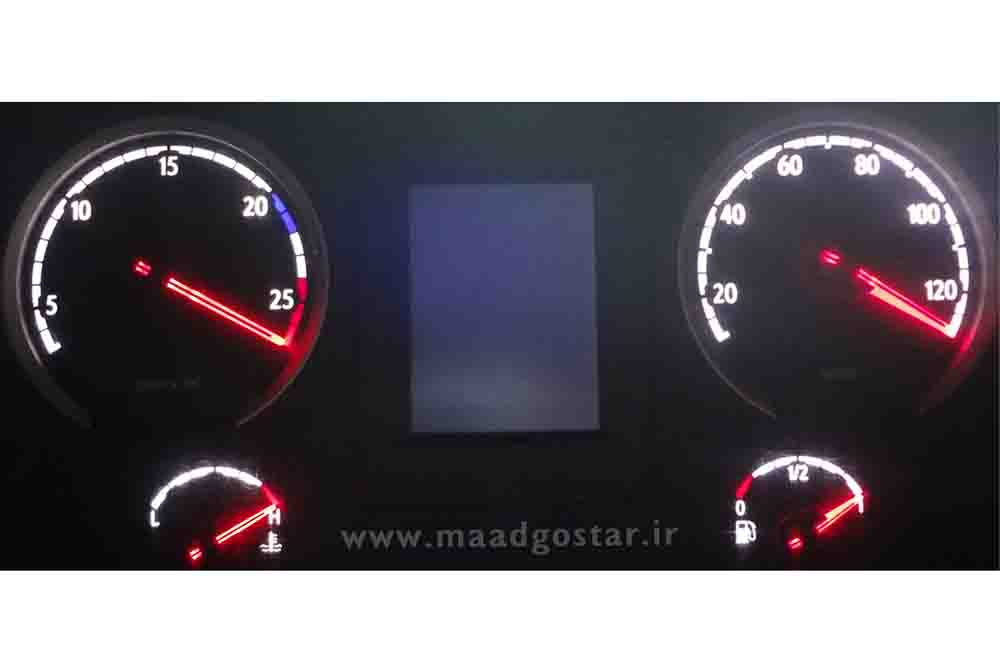

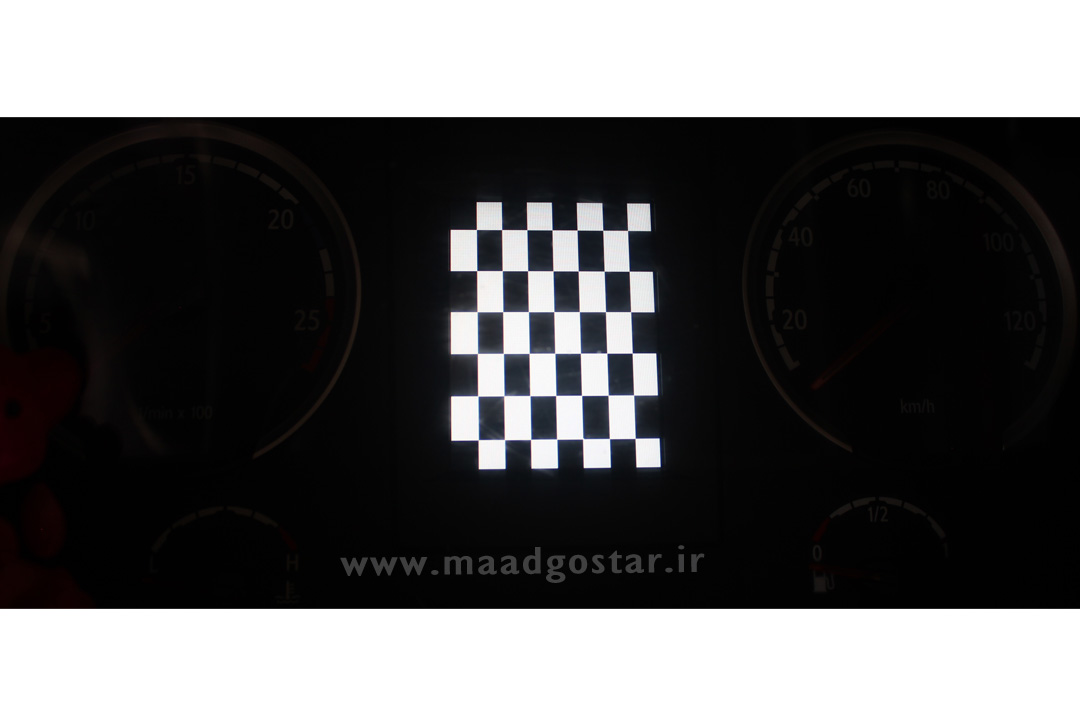

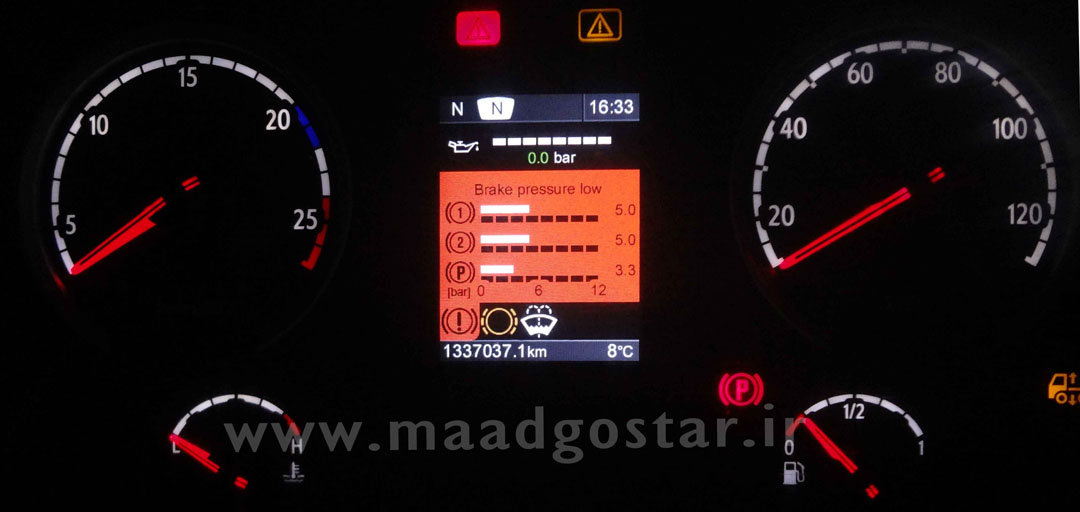

جهت انجام تست خودآزمایی سیستم با انتخاب گزینه بله و زدن دکمه سمت راست این تست آغاز میشود . در زیر چند تصویر نمونه خودآزمایی سیستم را مشاهده مینمائید .
