برای مشاهده کدهای خطا ، باید خودرو متوقف باشد . جهت پیدا کردن کدهای خطا در صفحه کیلومتر اروپائی مراحل زیر را با دقت انجام دهید .

همانطور که در تصویر مشاهده مینمائید شما میتوانید با فشار دادن همزمان دکمه های مثبت و منفی IVD را ملاحظه فرمائید .

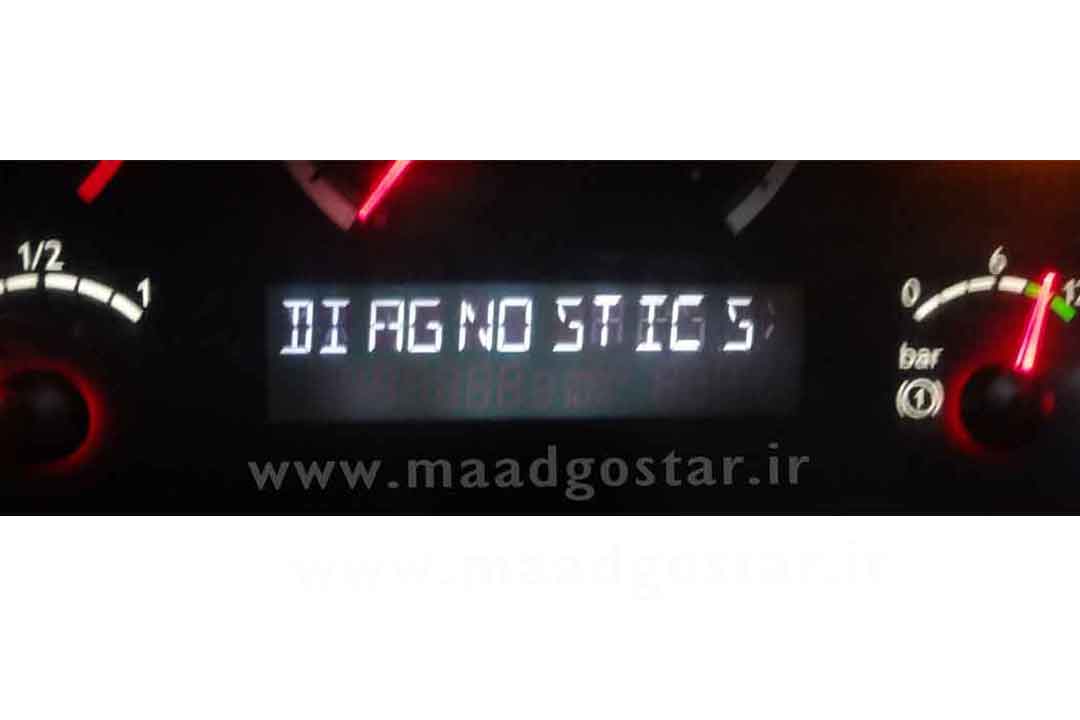

همانطور که مشاهده مینمائید عبارت DIAGNOSTICS ( سیستم ایرادات ) در نمایشگر نشان داده میشود . شما هر زمان میتوانید با فشار مکرر و کوتاه روی دکمه منفی و یا با فشار طولانی و همزمان دکمه های مثبت و منفی از منوی IVD خارج شوید .

* نکته مهم : فهرست داخل مجموعه آمپرها ، سیستم های کنترل الکترونیکی موجود در خودرو را که میتوانند کدهای خطا ایجاد کنند و توسط IVD پشتیبانی میشوند ، نمایش میدهد . اینکه لیست مربوطه حاوی کدام سیستم های کنترل الکترونیکی باشد ، به مشخصات خودرو بستگی دارد . آشنایی با انواع سیستم های کنترل اسکانیا : سیستم های کنترل : سیستم های زیر توسط IVD پشتیبانی میگردند و میتوانند کدهای خطا را ایجاد نمایند . سیستم های زیر مهمترین سیستم های این مدل کامیون میباشند . ACC : سیستم آب و هوای اتوماتیک APS : سیستم منبع هوای فشرده ATA : سیستم بخاری درجا AUS : سیستم صوتی AWD : سیستم تمام چرخ متحرک BMS : سیستم مدیریت ترمز COO : کوردیناتور ( هماهنگ کننده ) EMS : سیستم مدیریت موتور GMS : سیستم مدیریت گیربکس ICL : سیستم صفحه کیلومتر ( جلو آمپر ) LAS : سیستم قفل و هشدار RET : سیستم ریتاردر SMS : سیستم مدیریت تعلیق(تنظیم ارتفاع) VIS : سیستم مدیریت دیداری(چراغ هاوروشنائی خودرو)

مشاهده کدهای خطا : با استفاده از دکمه های صفر و ساعت هرکدام از سیستم هایی را که میخواهید کد خطای آن را مشاهده کنید انتخاب میکنید و سپس با فشار کوتاهی روی دکمه مثبت وارد همان سیستم میشوید . پس از زدن دکمه مثبت اول کلمه صبر کنید (WAIT) را مشاهده میکنید و سپس کدهای خطا را میبینید . لطفا به تصاویر و توضیحات مثالی زیر توجه بفرمائید .

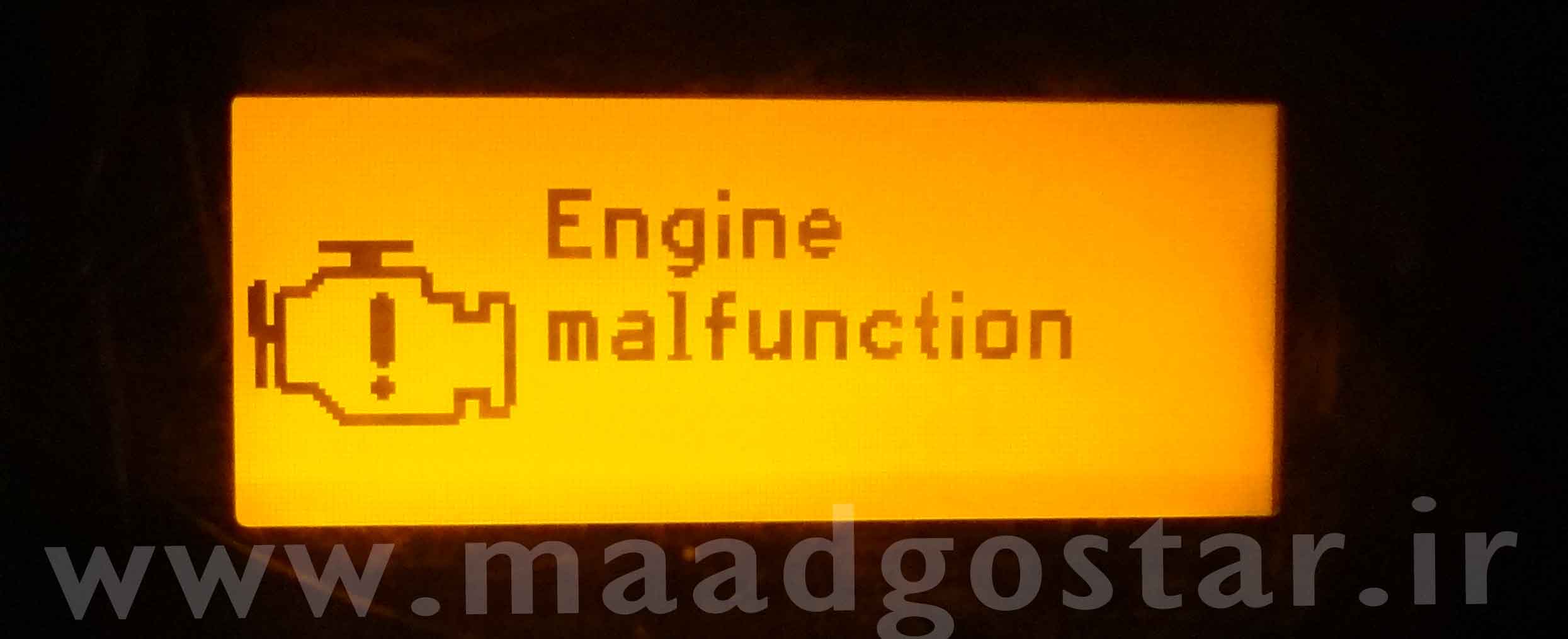

با مشاهده هشدار زرد رنگ ( نقص عملکرد موتور : Engine malfunction ) میبایست سیستم مدیریت موتور را انتخاب کنیم یا همان EMS به تصویر زیر توجه کنید .

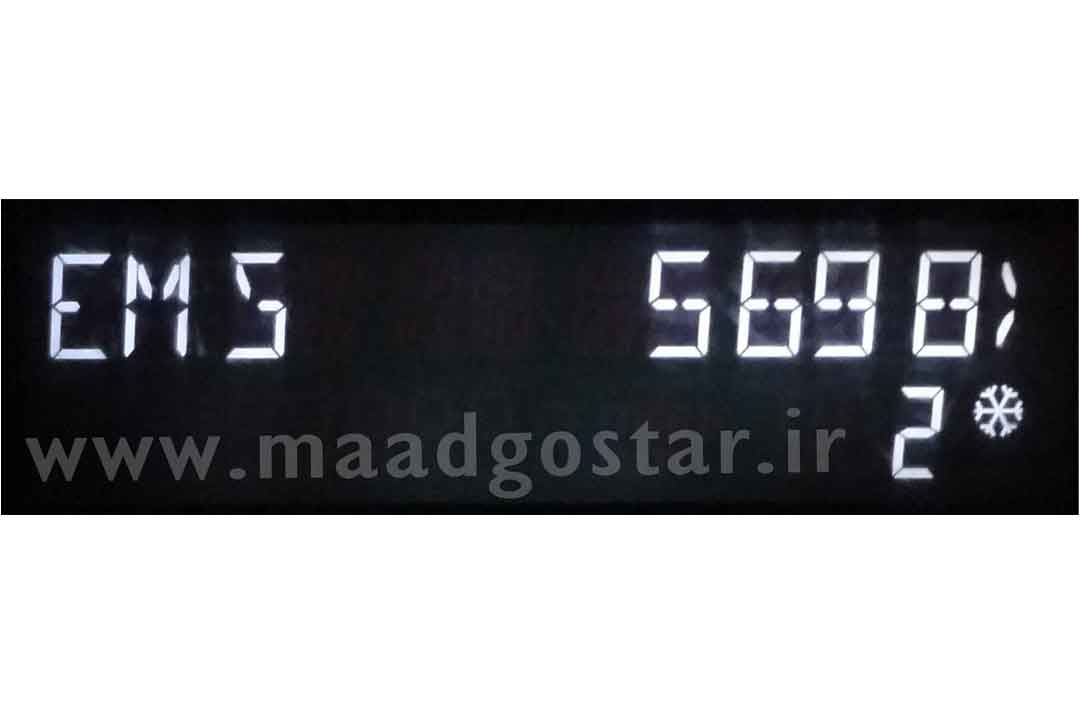

سیستم مدیریت موتور انتخاب شده است

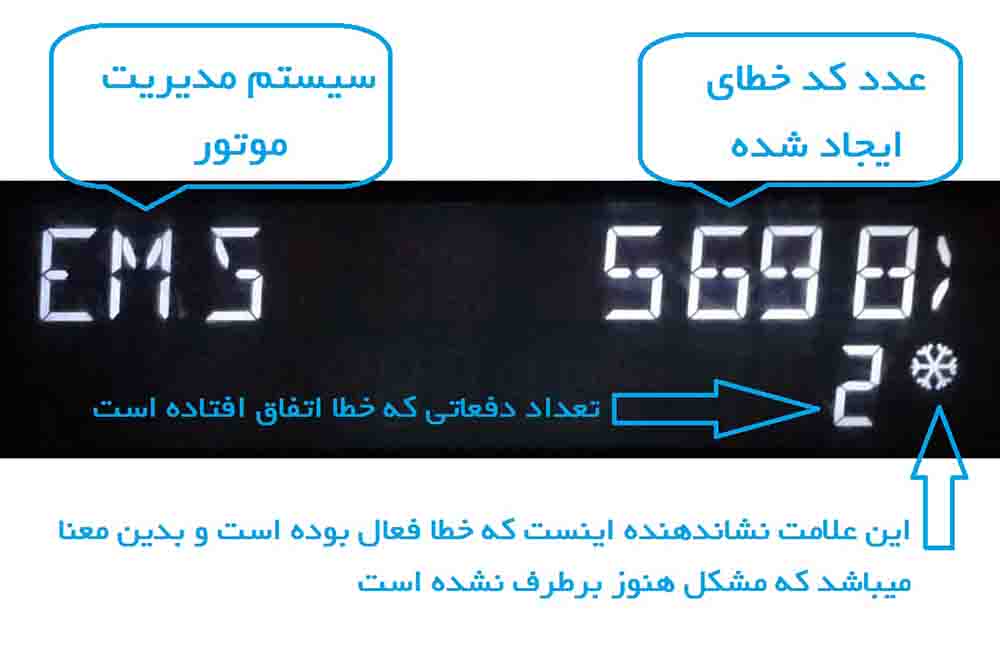

همانطور که در تصویر مشاهده مینمائید این سیستم دارای کد خطا بوده که در تصویر مشخص میباشد . حال در تصویر بعدی به توضیح اطلاعات موجود در تصویر میپردازیم .

با استفاده از کد خطا شما در صفحه عیب یابی برنامه میتوانید شرح و علت بروز خطا را مشاهده نمایید .

درصورتیکه برای سیستم انتخابی شما هیچ کد خطائی ایجاد نشده باشد ، شما تصویر زیر را مشاهده مینمائید .

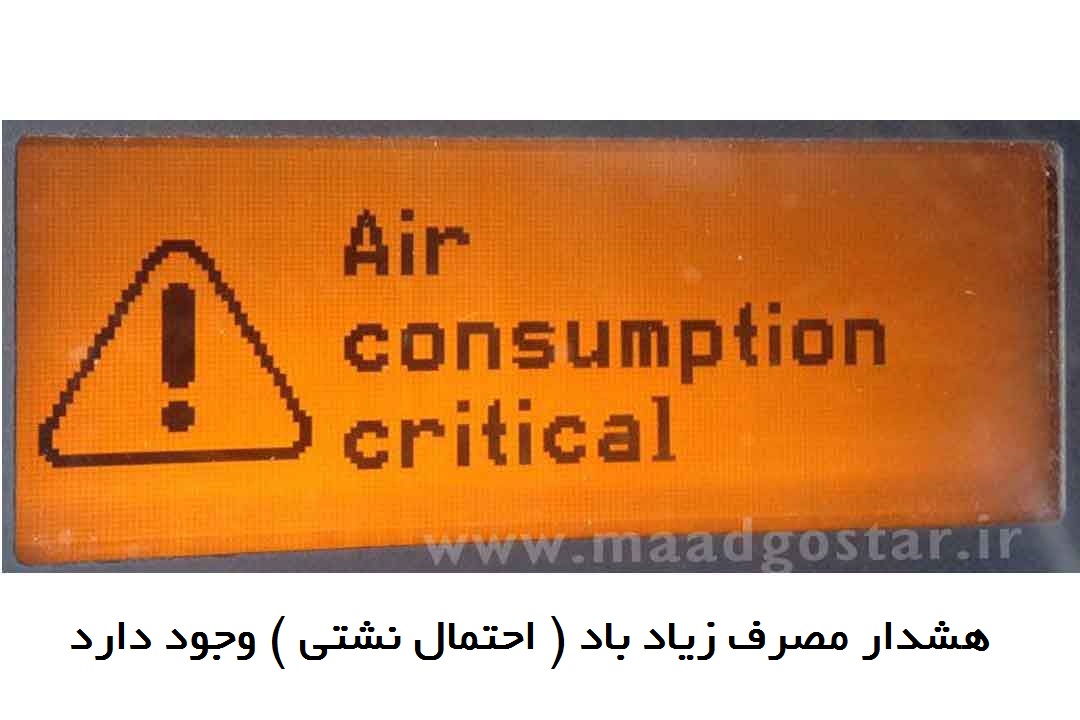

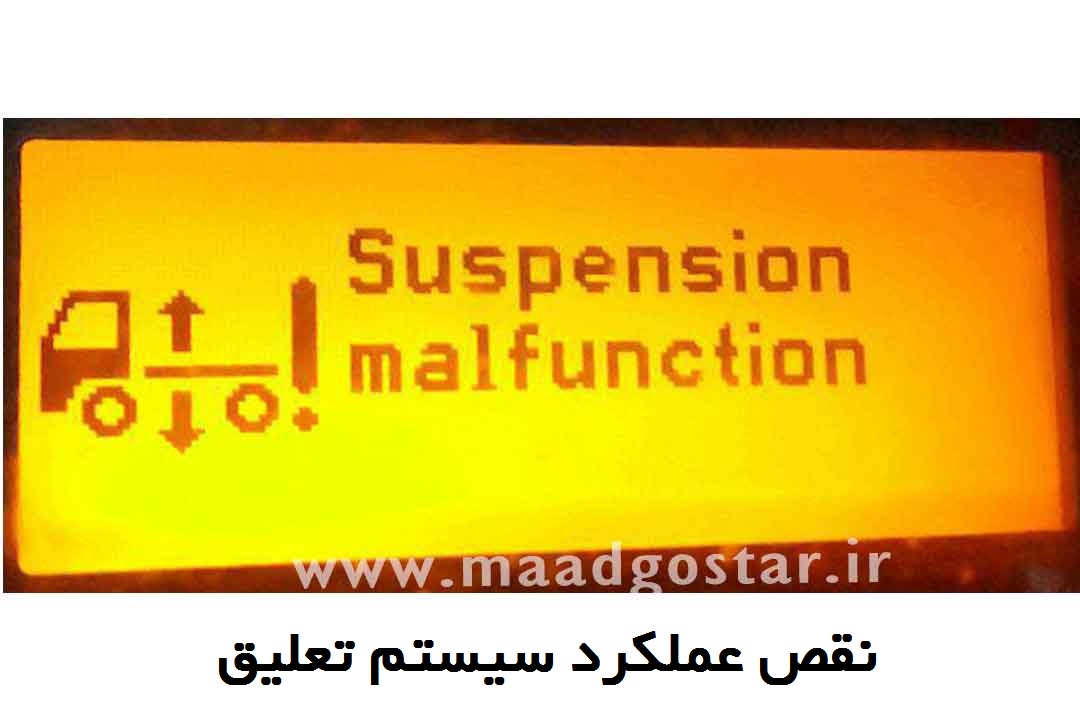

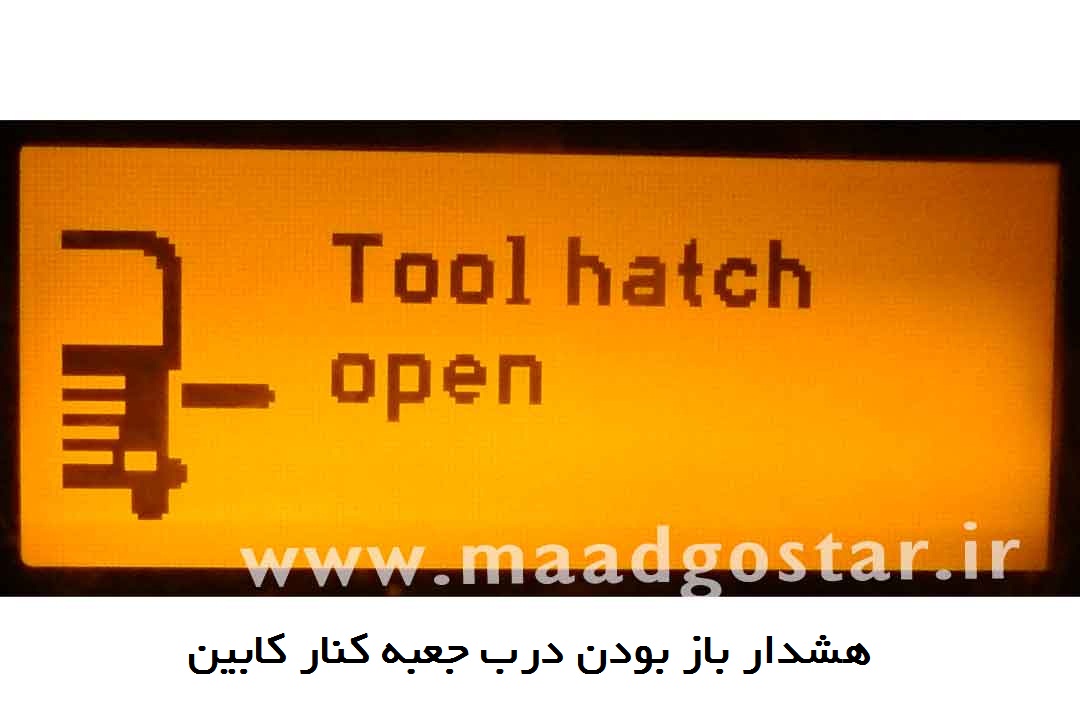

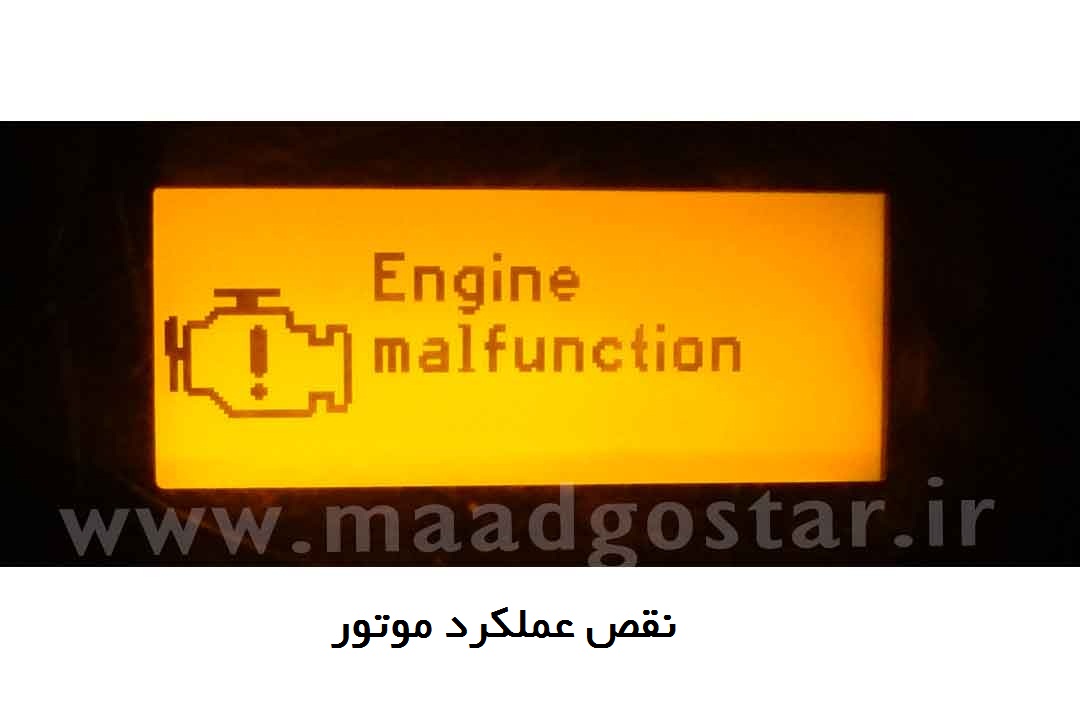

در زیر جهت آشنایی بیشتر با هشدارها و سیستم های مربوطه ،تعدادی از هشدارهایی که امکان دارد شما با آن برخورد کنید آورده شده است .
